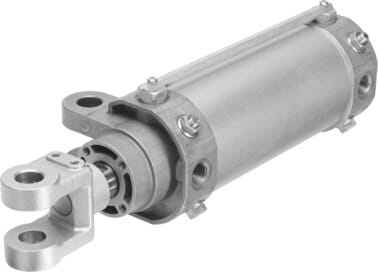

565802 - Gelenkzylinder - DW-80-150-Y-A-G
Produkt Information
Hersteller-Artikelname:Gelenkzylinder
Hersteller-Artikelnummer:565802
Hersteller-Typenschlüssel:DW-80-150-Y-A-G
Hersteller-Artikelbeschreibung:Gelenkzylinder DW-80-150-Y-A-G Hub=150 mm, Kolben-Durchmesser=80 mm, Kolbenstangengewinde=M20x1,5, Abstand Gabelkopf zur Schwenkbefestigung=28 mm, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar
Bestelleinheit:1 Stück
262,24 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: DW-80-150-Y-A-G von Festo
| Eigenschaft | Wert |
|---|---|
| Hub | 150 mm |
| Kolben-Durchmesser | 80 mm |
| Kolbenstangengewinde | M20x1,5 |
| Abstand Gabelkopf zur Schwenkbefestigung | 28 mm |
| Dämpfung | PPV: pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben,Zylinderrohr,Kolbenstange mit Gabelkopf,Schwenkbefestigung am Lagerdeckel |
| Geschwindigkeitsregelung | integrierte Drosseln beidseitig |
| Positionserkennung | für Näherungsschalter |
| Kolbenstangenende | Außengewinde mit Gabelkopf |
| Betriebsdruck in bar (Spanne) | 1, 10 |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Aufprallenergie in den Endlagen | 1.8 J |
| Dämpfungslänge | 30 mm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 2721 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 3016 N |
| Bewegte Masse bei 0 mm Hub | 1651 g |
| Gewichtszuschlag pro 10 mm Hub | 65 g |
| Grundgewicht bei 0 mm Hub | 4185 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 39 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Befestigungsart | mit Zubehör,mit Schwenkbefestigung am Lagerdeckel |
| Pneumatischer Anschluss | G3/8 |
| Werkstoff Gabelkopf | Vergütungsstahl,Stahlguss |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Abstreifer | Bronze |
| Werkstoff Deckel | Aluminium-Druckguss,eloxiert |
| Werkstoff Dichtungen | NBR |
| Werkstoff Kolbenstange | Vergütungsstahl,hartverchromt |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung,eloxiert |
| Dokumente |
|
Weitere Informationen zu: DW-80-150-Y-A-G von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 4.286 kg |
| Ursprungsland** | CN |
| Zolltarifnummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | Festo |
