Funktionsweise und Anwendung Pneumatik

Funktionsweise der Pneumatik

Die Pneumatik, abgeleitet vom altgriechischen Wort "Pneuma", das "Wind" oder "Atem" bedeutet, ist ein Bereich der Antriebstechnik und Fluidtechnik, der mit der Erzeugung, Verteilung und Nutzung von Druckluft arbeitet. Das Arbeitsmedium ist hierbei die Luft, im Gegensatz zur Hydraulik, wo Flüssigkeiten genutzt werden.

Im Gegensatz zur Hydraulik, arbeiten pneumatische Systeme durch Komprimieren von Umgebungsluft mithilfe eines Kompressors, welcher das Herzstück jeder Druckluftanlage darstellt.

Der Kompressor saugt Umgebungsluft an und komprimiert diese auf ein höheres Druckniveau. Diese Druckerzeugung resultiert in potenzieller Energie, die in der Druckluft gespeichert ist.

Nach der Kompression erfolgt die Druckluftaufbereitung, um Verunreinigungen und Kondenswasser zu entfernen und so die Funktionsfähigkeit der nachgelagerten Komponenten und Werkzeugen zu gewährleisten.

Über ein Druckluftnetz wird die komprimierte Luft dann zu den einzelnen Verbrauchern, wie z.B. pneumatischen Zylindern, Ventilen oder anderen Geräten, geleitet.

Ein Pneumatikzylinder, ein typisches Anwendungsbeispiel, nutzt die Kraft der Druckluft zur Erzeugung von Bewegung. Der zugeführte Luftdruck bewirkt eine Ausdehnung oder Kontraktion des Zylinders, wodurch mechanische Arbeit verrichtet wird.

Pneumatik Ventile steuern die Strömungsgeschwindigkeiten und -richtungen der Druckluft, um die Bewegungen des Zylinders zu kontrollieren.

Pneumatische Systeme bieten im Vergleich zu anderen Antriebsformen viele Vorteile. Sie sind unempfindlich gegenüber extremen Temperaturen und vertragen auch schmutzige oder feuchte Umgebungen.

Darüber hinaus sind sie aufgrund der Eigenschaften von Luft als Arbeitsmedium - nicht brennbar, leicht verfügbar und umweltfreundlich - eine sichere Wahl für viele Pneumatik Anwendungen.

Anwendungsbereiche der Pneumatik

Industrieautomation durch Nutzung von pneumatischen Systemen

Die Industrieautomation ist eines der Hauptanwendungsgebiete für Pneumatik. Automatisierte Produktionsanlagen und Maschinen, wie Montagelinien oder Verpackungsanlagen, setzen auf Pneumatik, um unterschiedliche Arbeitsprozesse zu verrichten. Der Einsatz von pneumatischen Zylindern in diesen Systemen ermöglicht präzise und wiederholbare Bewegungen, die für zahlreiche Arbeitsaufgaben notwendig sind, wie z.B. das Bewegen, Heben oder Drehen von Teilen.

Fahrzeugtechnik: Mit Druckluft zum Erfolg

In der Fahrzeugtechnik kommen pneumatische Systeme ebenfalls häufig zum Einsatz. Ein gängiges Beispiel hierfür sind Druckluftbremsen in LKWs und Zügen. Die Bremswirkung wird dabei durch den Druckluftverlust im Bremssystem erzeugt. Pneumatikzylinder werden auch in der Fahrzeugtechnik eingesetzt, beispielsweise für die Höhenverstellung von Sitzen oder zum Betätigen von Kupplungen.

Medizintechnik: Luft als Antrieb

In der Medizintechnik werden pneumatische Systeme beispielsweise in Beatmungsgeräten verwendet. Die Druckluft wird hier zum Antrieb der Beatmungsmaschine genutzt, um Atemluft in die Lunge des Patienten zu pumpen. Durch die Verwendung von Druckluft wird eine kontrollierte und sichere Beatmung ermöglicht.

Pneumatik: Zahlreiche Produkte in pneumatischen Systemen

Im folgenden stellen wir einige pneumatische Kategorien vor, die wir bei Flixpart führen:

Pneumatische Zylinder

Pneumatische Zylinder, auch als Luftzylinder bekannt, sind essentielle Komponenten in pneumatischen Systemen, die Druckluft in eine lineare Bewegung umwandeln. Sie sind aus einem Zylindergehäuse, einem Kolben und einer oder mehreren Kolbenstangen aufgebaut. Wenn Druckluft in den Zylinder eintritt, bewegt sie den Kolben, der wiederum die Kolbenstange bewegt. Diese lineare Bewegung wird dann genutzt, um verschiedene Arbeiten auszuführen. Sie sind nicht zu verwechseln mit Zylindern in der Hydraulik.

In ihrer einfachsten Form sind pneumatische Zylinder einfache Geräte, die einen Hub ausführen können. Allerdings sind sie in einer Vielzahl von Ausführungen erhältlich, um spezifische Anforderungen zu erfüllen. Zum Beispiel können doppeltwirkende Zylinder sowohl den Aus- als auch den Einzug des Kolbens steuern, während einfachwirkende Zylinder nur eine Bewegungsrichtung steuern können. Darüber hinaus können Teleskopzylinder für Anwendungen mit begrenztem Platzangebot verwendet werden, da sie eine größere Hublänge in einem kompakteren Gehäuse ermöglichen.

Pneumatische Zylinder finden in zahlreichen Industriebranchen Anwendung, darunter im Maschinenbau, in der Automobilindustrie, in der Verpackungstechnik und in der Robotik. Sie werden zur Durchführung einer Vielzahl von Bewegungen eingesetzt, wie zum Beispiel Heben, Senken, Schieben oder Ziehen. Trotz ihrer Einfachheit sind pneumatische Zylinder leistungsfähige und vielseitige Werkzeuge, die eine Schlüsselrolle in vielen industriellen Anwendungen spielen.

Pneumatische Antriebe

Pneumatische Antriebe, auch bekannt als pneumatische Aktuatoren, sind Systeme, die Druckluft nutzen, um mechanische Arbeit zu erzeugen. Sie kommen in verschiedenen Formen und innerhalb verschiedener Anwendungsgebiete vor, einschließlich Zylindern, Motoren und pneumatischen Aktuatoren, und sind in einer Vielzahl von industriellen Anwendungen weit verbreitet.

Ein wesentlicher Vorteil von pneumatischen Antrieben ist ihre Robustheit. Sie können in rauen Umgebungen arbeiten, wo andere Antriebsarten versagen könnten, und sie sind unempfindlich gegen Staub, Feuchtigkeit und Temperaturschwankungen. Darüber hinaus sind sie sicher in der Anwendung, da sie im Falle eines Lecks keine gefährlichen Flüssigkeiten oder Gase freisetzen.

Ein weiterer wichtiger Vorteil von pneumatischen Antrieben ist ihre Wirtschaftlichkeit. Sie nutzen Luft als Arbeitsmedium, die in der Umgebung frei verfügbar und kostengünstig zu komprimieren ist. Zudem haben sie in der Regel eine längere Lebensdauer und geringere Wartungskosten im Vergleich zu anderen Antriebsarten.

Industriestoßdämpfer

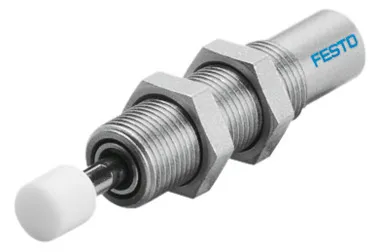

Industriestoßdämpfer sind Geräte, die kinetische Energie absorbieren und sie in Wärme umwandeln, um abrupte Bewegungen in pneumatischen Systemen zu dämpfen. Sie sind in einer Vielzahl von industriellen Anwendungen zu finden und spielen eine entscheidende Rolle bei der Verbesserung der Betriebssicherheit und der Verlängerung der Lebensdauer von Maschinen und Anlagen.

Ein Stoßdämpfer arbeitet, indem er eine Kolbenstange in ein mit Flüssigkeit gefülltes Gehäuse einführt. Wenn die Kolbenstange eintritt, wird die Flüssigkeit durch einen Satz von Öffnungen gepresst, die sich im Laufe der Bewegung verengen. Dieser Prozess erzeugt einen Widerstand, der die Bewegung der Kolbenstange verlangsamt und schließlich stoppt.

Industriestoßdämpfer finden in vielen Branchen Anwendung, von der Automobilindustrie bis zur Verpackungstechnik. Sie werden oft in pneumatischen Systemen eingesetzt, um die Bewegungen von schnellen und schweren Maschinenteilen zu kontrollieren und so die Sicherheit und Effizienz des Betriebs zu verbessern. Sie können auch verwendet werden, um Vibrationen und Geräusche zu reduzieren, was zu einer verbesserten Arbeitsumgebung führt.

Pneumatikventile

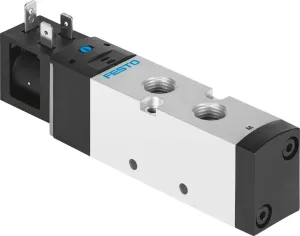

Pneumatikventile, auch als Luftventile in der Drucklufttechnik bekannt, sind Geräte, die die Strömung und den Druck der Luft in pneumatischen Systemen steuern. Sie sind in einer Vielzahl von Konfigurationen verfügbar, abhängig von der Anzahl der Ports und Positionen, und spielen eine entscheidende Rolle bei der Steuerung von Aktuatoren und anderen pneumatischen Geräten.

Die Hauptfunktion von Pneumatikventilen besteht darin, die Richtung, den Druck und den Fluss von komprimierter Luft zu steuern. Sie erfüllen diese Aufgabe durch eine Kombination von beweglichen Teilen, einschließlich Spulen, Kolben und Federn, die zusammenarbeiten, um die Bewegung von Luft durch das Ventil zu steuern.

Pneumatikventile sind in einer Vielzahl von Ausführungen erhältlich, darunter Wegeventile, Druckventile und Sperrventile, die jeweils spezifische Funktionen erfüllen. Wegeventile steuern die Richtung des Luftflusses, Druckventile regulieren den Druck der durchfließenden Luft und Sperrventile ermöglichen oder unterbrechen den Luftfluss.

Ventilinseln

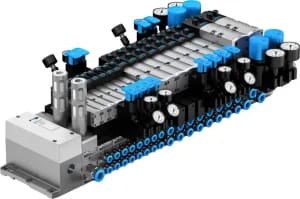

Ventilinseln sind Einheiten, die mehrere Ventile in einem einzigen Gehäuse kombinieren. Sie bieten eine zentralisierte und vereinfachte Steuerung mehrerer pneumatischer Funktionen, reduzieren den Platzbedarf und die Komplexität der Verkabelung und verbessern die Effizienz und Zuverlässigkeit des pneumatischen Systems.

Ein Ventilblock besteht aus einem Hauptgehäuse, das mehrere Ventilpositionen enthält, und einer Reihe von Anschlüssen für die pneumatischen Leitungen. Jede Ventilposition kann ein einzelnes Ventil oder eine Gruppe von Ventilen enthalten, die unabhängig voneinander gesteuert werden können.

Ventilinseln sind in vielen industriellen Anwendungen weit verbreitet, von der Automatisierungstechnik bis zur Lebensmittel- und Getränkeindustrie. Sie bieten eine Reihe von Vorteilen, darunter eine verbesserte Systemleistung, eine vereinfachte Installation und Wartung und eine erhöhte Flexibilität und Skalierbarkeit.

Pneumatik Greifer

Pneumatik Greifer sind Geräte, die in automatisierten Systemen verwendet werden, um Teile zu ergreifen und zu manipulieren. Diese Greifer nutzen Druckluft, um eine Greifbewegung auszulösen, die zur Handhabung und Positionierung von Objekten in einer Vielzahl von industriellen Anwendungen eingesetzt wird. Es gibt verschiedene Arten von pneumatischen Greifern, einschließlich Parallelgreifer, Winkelgreifer und Drei-Finger-Greifer, die jeweils ihre eigenen Vorteile in bestimmten Anwendungen bieten.

Die Auswahl eines geeigneten pneumatischen Greifers hängt von mehreren Faktoren ab, einschließlich der Art des zu handhabenden Objekts, der erforderlichen Genauigkeit und der Umgebung, in der der Greifer betrieben wird. Pneumatische Greifer sind für ihre Zuverlässigkeit, Haltbarkeit und Kosteneffizienz bekannt und sind in zahlreichen Branchen weit verbreitet, darunter Automatisierung, Verpackung, Montage und Elektronik.

Druckluftaufbereitung

Die Druckluftaufbereitung ist ein wesentlicher Schritt in pneumatischen Systemen und umfasst verschiedene Verfahren zur Reinigung und Konditionierung der Druckluft. Diese Prozesse umfassen die Filtration, um feste Partikel und Flüssigkeiten zu entfernen, die Trocknung, um Feuchtigkeit zu entfernen, und die Regulierung, um den Druck der Luft zu kontrollieren.

Die Reinigung und Konditionierung der Druckluft ist wichtig, um die Leistung und Lebensdauer der pneumatischen Komponenten zu verbessern. Verschmutzte oder feuchte Luft kann zu Verschleiß und Korrosion führen, die Effizienz verringern und die Lebensdauer der Komponenten verkürzen.

Die Druckluftaufbereitung findet in verschiedenen Industrien breite Anwendung, darunter Automatisierung, Lebensmittel- und Getränkeproduktion, Pharmazeutik und Chemie. Sie ist unerlässlich, um die Qualität der Druckluft zu gewährleisten und die Effizienz und Zuverlässigkeit pneumatischer Systeme zu maximieren.

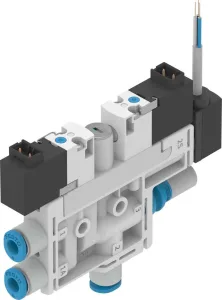

Vakuumtechnik

Die Vakuumtechnik ist ein Bereich der Pneumatik, der die Erzeugung und Nutzung von Vakuum für industrielle Anwendungen beinhaltet. Sie umfasst eine Vielzahl von Komponenten und Systemen, einschließlich Vakuumpumpen, Vakuumerzeuger, Vakuumgreifer und Vakuumventile.

Vakuumtechnik wird in vielen industriellen Anwendungen eingesetzt, darunter Verpackung, Materialhandling, Elektronikfertigung und medizinische Geräte. Sie bietet eine effiziente und sichere Methode zur Handhabung von Materialien, insbesondere in Anwendungen, bei denen ein direkter Kontakt vermieden werden muss oder bei denen herkömmliche mechanische Greifer nicht geeignet sind.

Die Auswahl der richtigen Vakuumtechnik hängt von mehreren Faktoren ab, einschließlich der Art des zu handhabenden Materials, der erforderlichen Saugkraft und der spezifischen Anforderungen der Anwendung. Die richtige Vakuumtechnik kann die Effizienz und Produktivität verbessern, die Sicherheit erhöhen und die Betriebskosten senken.

Pneumatische Verbindungstechnik

Pneumatische Verbindungstechnik umfasst eine Vielzahl von Komponenten, die zur Verbindung und Steuerung von pneumatischen Systemen verwendet werden. Dazu gehören Rohrleitungen, Schläuche, Armaturen, Kupplungen und Verschraubungen, die jeweils spezifische Funktionen zur Steuerung des Luftflusses, zur Reduzierung von Druckverlusten und zur Gewährleistung einer sicheren und effizienten Systemleistung erfüllen.

Pneumatische Verbindungen sind ein wesentlicher Bestandteil jedes pneumatischen Systems und spielen eine entscheidende Rolle bei der Gewährleistung der Systemintegrität und -leistung. Eine schlecht ausgeführte Verbindung kann zu Leckagen, Druckverlusten und ineffizientem Betrieb führen, während eine gut ausgeführte Verbindung die Systemleistung maximiert und die Lebensdauer der Komponenten verlängert.

Pneumatische Verbindungstechnik findet in einer Vielzahl von Anwendungen Verwendung, darunter Automatisierung, Maschinenbau, Fertigung und Prozesssteuerung. Die richtige Auswahl und Anwendung von pneumatischen Verbindungen kann die Effizienz und Zuverlässigkeit des pneumatischen Systems verbessern und dazu beitragen, Ausfallzeiten zu reduzieren und die Betriebskosten zu senken.

Pneumatische Handlingsysteme

Pneumatische Handlingsysteme sind Geräte, die zum Bewegen und Positionieren von Materialien in einem Produktionsprozess verwendet werden. Sie nutzen die Kraft der komprimierten Luft, um Bewegungen auszuführen, und sind für ihre Geschwindigkeit, Präzision und Zuverlässigkeit bekannt.

Diese Systeme umfassen eine Vielzahl von Komponenten, darunter Zylinder, Greifer, Schlitten und Roboter, die zusammenarbeiten, um eine Vielzahl von Handhabungsaufgaben auszuführen, von der einfachen Positionierung bis hin zur komplexen Montage.

Pneumatische Handlingsysteme sind in einer Vielzahl von Industrien weit verbreitet, von der Automatisierungstechnik bis zur Lebensmittelverarbeitung. Sie bieten eine effiziente, flexible und kosteneffektive Lösung für viele Handhabungsaufgaben.

Pneumatische Steuerungstechnik

Die pneumatische Steuerungstechnik umfasst die Verwendung von pneumatischen Systemen zur Kontrolle von Maschinen und Prozessen. Sie umfasst eine Reihe von Komponenten, darunter Ventile, Regler und Aktuatoren, die zusammenarbeiten, um präzise Steuerungs- und Regelungsfunktionen zu ermöglichen.

Die pneumatische Steuerungstechnik wird in einer Vielzahl von Anwendungen eingesetzt, darunter Maschinensteuerung, Prozessautomation und Materialhandhabung. Sie bietet eine zuverlässige, kosteneffektive und einfach zu wartende Lösung für viele industrielle Steuerungsanforderungen.

Die richtige Auswahl und Anwendung von pneumatischer Steuerungstechnik kann die Effizienz und Zuverlässigkeit von Maschinen und Prozessen verbessern und dabei helfen, Ausfallzeiten zu reduzieren und die Betriebskosten zu senken.

Produktauswahl und technische Daten

Auswahlkriterien

Die Auswahl von pneumatischen Komponenten hängt von mehreren technischen Kriterien ab. Dazu gehören die Anforderungen an die Bewegung (lineare oder rotative Bewegung), die benötigte Kraft und Geschwindigkeit, die Größe der Komponenten und das Arbeitsumfeld.

Druckniveau

In der Pneumatik spielt das Druckniveau eine entscheidende Rolle. Das Druckniveau beeinflusst die Leistungsfähigkeit eines pneumatischen Systems und wird in Pascal (Pa) oder bar gemessen. Es gibt zwei wichtige Druckwerte zu berücksichtigen:

• Minimales und maximales Betriebsdruckniveau: Dies sind die unteren und oberen Grenzen des Drucks, bei denen das pneumatische System effektiv und sicher funktionieren kann. Diese Werte sind oftmals in den technischen Spezifikationen der pneumatischen Komponenten angegeben und müssen strikt eingehalten werden, um die ordnungsgemäße Funktion zu gewährleisten.
• Maximale Druckfestigkeit: Dies ist der höchste Druck, den eine Komponente ohne Beschädigung aushalten kann. Dieser Wert ist ebenfalls von zentraler Bedeutung und wird häufig in den technischen Datenblättern der Komponenten angegeben. Die Überschreitung dieses Drucks kann zu irreparablen Schäden und Sicherheitsrisiken führen.

Luftverbrauch

Der Luftverbrauch ist ein weiterer wesentlicher Parameter in pneumatischen Systemen. Der Luftverbrauch einer Komponente oder eines Systems gibt an, wie viel Druckluft benötigt wird, um die gewünschte Arbeit zu verrichten. Er wird normalerweise in Litern pro Minute (l/min) oder Kubikfuß pro Minute (cfm) angegeben. Der Luftverbrauch hängt von verschiedenen Faktoren ab:

• Größe der Bewegung: Größere Bewegungen erfordern in der Regel mehr Druckluft. So benötigt beispielsweise ein größerer Zylinder, der einen größeren Hub ausführt, mehr Luft als ein kleinerer Zylinder, der eine kleinere Bewegung ausführt.
• Geschwindigkeit der Bewegung: Schnellere Bewegungen erfordern ebenfalls mehr Druckluft. Wenn ein Zylinder zum Beispiel schnell ausfahren soll, muss mehr Luft in einer kürzeren Zeit zugeführt werden, was zu einem höheren Luftverbrauch führt.

Arbeitsumgebung

Die Arbeitsumgebung kann erheblichen Einfluss auf die Auswahl und Leistung von pneumatischen Komponenten haben. Verschiedene Faktoren in der Arbeitsumgebung können die Funktion und Lebensdauer von Komponenten beeinflussen:

• Temperatur: Pneumatische Komponenten haben in der Regel eine spezifizierte Betriebstemperatur, die nicht überschritten werden darf. Extreme Temperaturen können das Material der Komponenten beschädigen oder den Druck und die Dichte der Luft beeinflussen.
• Feuchtigkeit: Feuchtigkeit kann Korrosion verursachen und die Leistung von pneumatischen Systemen beeinträchtigen. Deshalb müssen pneumatische Systeme oft mit entsprechenden Feuchtigkeitsabscheidern ausgestattet werden, um die Lebensdauer zu verlängern.
• Verschmutzung: Schmutz und andere Verunreinigungen können die pneumatischen Komponenten beschädigen und ihre Leistung beeinträchtigen. Deshalb ist es oft notwendig, Filtrationssysteme zu installieren, um die Druckluft zu reinigen und die Lebensdauer der Komponenten zu erhöhen.

Technische Daten und Spezifikationen der verschiedenen Hydraulikmotormodelle

Flixpart führt eine breite Palette von Hydraulikmotoren verschiedener Hersteller und Marken. Jedes Modell hat spezifische technische Daten und Spezifikationen, die es für bestimmte Anwendungen und Arbeitsumgebungen geeignet machen.

Dazu gehören Informationen über das maximale Drehmoment, die maximale Drehzahl, den maximalen Betriebsdruck und den maximalen Volumenstrom.

Montage, Inbetriebnahme und Wartung

Montage und Inbetriebnahme

Für eine korrekte Montage und Inbetriebnahme ist es wichtig, die Anweisungen des Herstellers zu befolgen. Die Komponenten müssen richtig angeschlossen und befestigt werden, und das System muss sorgfältig auf Lecks und Funktionstüchtigkeit geprüft werden.

Wartung

Eine regelmäßige Wartung ist wichtig, um die Lebensdauer und Leistungsfähigkeit des Systems zu erhalten. Dazu gehört das regelmäßige Prüfen und Reinigen der Komponenten und die Überwachung des Druckluftsystems.

Häufige Probleme und deren Lösungen

Häufige Probleme und Nachteile in pneumatischen Systemen sind Druckabfall, unzureichende Leistung, übermäßiger Verschleiß oder Lärm. Solche Probleme können durch Leckagen, Verunreinigungen in der Luft oder mechanische Probleme verursacht werden und Nachteile erzeugen.

Zubehör und Ersatzteile

Eine breite Palette von Zubehör und Ersatzteilen ist für pneumatische Systeme erhältlich, darunter Dichtungen, Filter, Ventile, Schmiermittel und vieles mehr.

Die Auswahl des richtigen Zubehörs und der richtigen Ersatzteile ist entscheidend für die Leistung und Lebensdauer des Systems. Es ist wichtig, Teile zu wählen, die den technischen Spezifikationen und Anforderungen der jeweiligen Komponenten entsprechen.
