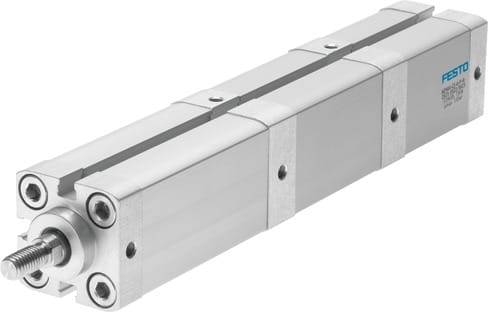

539695 - Mehrstellungszylinder - ADNM-25- -
Produkt Information
Hersteller-Artikelname:Mehrstellungszylinder
Hersteller-Artikelnummer:539695
Hersteller-Typenschlüssel:ADNM-25- -
Hersteller-Artikelbeschreibung:Verlängertes Kolbenstangen-Außengewinde
Sondergewinde an der Kolbenstange
Verlängerte Kolbenstange
Warmfeste Dichtungen max. 120 °C
Typenschild gelasert
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: ADNM-25- - von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Pneumatik-Sonderzylinder |
| Kategorielevel 5 | Mehrstellungszylinder |
| Kategorielevel 6 | ADNM |
| Kategorielevel 7 | ADNM-25- - |
| Kolben-Ø | 25 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben Kolbenstange Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Verlängertes Kolbenstangen-Außengewinde Sondergewinde an der Kolbenstange Verlängerte Kolbenstange Warmfeste Dichtungen max. 120 °C Typenschild gelasert |
| Betriebsdruck | 0.8 bar ... 10 bar |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -20 °C ... 120 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 247 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 295 N |
| Befestigungsart | wahlweise: mit Innengewinde mit Zubehör |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Basierend auf Norm | ISO 21287 |
| Symbol | 00991220 |
| Werkstoff Dichtungen | TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung eloxiert |
| Möglicher Hub der letzten Zylinderposition | 1 mm ... 1000 mm |
| Möglicher Hub der Zwischenpositionen | 1 mm ... 200 mm |
| Max. Anzahl Zwischenpositionen | 5 |
| Max. Summe aller Einzelhübe | 1000 mm |
| Dokumente |
|
Weitere Informationen zu: ADNM-25- - von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
