Festo

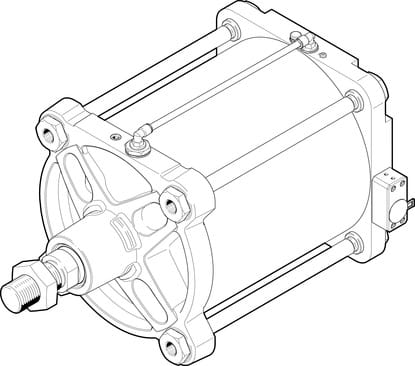

2185309 - Linearantrieb - DFPI-320- -ND2P-C1V-NB3P-A
Produkt Information
Hersteller-Artikelname:Linearantrieb
Hersteller-Artikelnummer:2185309
Hersteller-Typenschlüssel:DFPI-320- -ND2P-C1V-NB3P-A
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: DFPI-320- -ND2P-C1V-NB3P-A von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Servopneumatische Positioniersysteme |
| Kategorielevel 4 | Antriebe mit Wegmesssystem |
| Kategorielevel 5 | Linearantriebe mit Wegmesssystem |
| Kategorielevel 6 | DFPI |
| Kategorielevel 7 | DFPI-320- -ND2P-C1V-NB3P-A |
| Hub | 40 mm ... 990 mm |
| Kolben-Ø | 320 mm |
| Dämpfung | keine Dämpfung |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben Kolbenstange Zugstange Zylinderrohr |
| Positionserkennung | mit Wegmesssystem integriert |
| Betriebsdruck | 43.5 psi ... 116 psi |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie nach EU-Ex-Schutz-Richtlinie (ATEX) nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV nach UK EX Vorschriften nach UK RoHS Vorschriften |
| Explosionsschutz | Zone 2 (ATEX) Zone 2 (UKEX) Zone 22 (ATEX) Zone 22 (UKEX) |
| ATEX-Kategorie Gas | II 3G |
| ATEX-Kategorie Staub | II 3D |
| Ex-Zündschutzart Gas | Ex ec IIC T4 X Gc |
| Ex-Zündschutzart Staub | Ex tc IIIC T120°C X Dc |
| Ex-Umgebungstemperatur | -5°C <= Ta <= +50°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | -5 °C ... 50 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 46385 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 48255 N |
| Bewegte Masse bei 0 mm Hub | 16500 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 227 g |
| Grundgewicht bei 0 mm Hub | 57550 g |
| Gewichtszuschlag pro 10 mm Hub | 582 g |
| Pneumatischer Anschluss | für Schlauch Außen-Ø 8 mm für Schlauch-Außen-Ø 10 mm mit spezifischem Zubehör |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Basierend auf Norm | ISO 15552 |
| Symbol | 00992806 |
| Werkstoff Schrauben | Stahl, beschichtet hochlegierter Stahl rostfrei |
| Messprinzip Wegmesssystem | Potentiometer |
| Verpolungsschutz | Initialisierungsanschluss für Betriebsspannung für Sollwert |
| Lagertemperatur | -5 °C ... 50 °C |
| Schutzart | IP65 IP67 IP69K NEMA 4 |
| Zulassung | RCM Mark |
| Ex-Schutz Zulassung außerhalb der EU | EPL Dc (GB) EPL Gc (GB) |
| Mediumstemperatur | -5 °C ... 40 °C |
| Nennbetriebsspannung DC | 24 V |
| KC-Zeichen | KC-EMV |
| Betriebsspannungsbereich DC | 21.6 V ... 26.4 V |
| Relative Luftfeuchtigkeit | 5 - 100 % kondensierend |
| Werkstoff Zuganker | hochlegierter Stahl rostfrei |
| Dauerschockfestigkeit nach DIN/IEC 68 Teil 2-82 | geprüft nach Schärfegrad 2 |
| Schwingfestigkeit nach DIN/IEC 68 Teil 2-6 | geprüft nach Schärfegrad 2 |
| Baugröße Stellantrieb | 320 |
| Nennbetriebsdruck | 87 psi |
| Luftverbrauch rücklaufend pro 10 mm Hub | 5.412 l |
| Luftverbrauch vorlaufend pro 10 mm Hub | 5.63 l |
| Werkstoff Kolbenstangen-Dichtabstreifer | NBR |
| Werkstoff statische Dichtungen | NBR |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung, beschichtet |
| Analogausgang | 4 - 20 mA |
| Wiederholgenauigkeit in ± %FS | 1 %FS |
| Elektrischer Anschluss | 5-polig Stecker gerade / Schraubklemme mit spezifischem Zubehör |
| Werkstoff Deckel unten | Aluminium-Druckguss, beschichtet |
| Max. Stromaufnahme | 220 mA |
| Sollwerteingang | 4 mA ... 20 mA |
| Genauigkeit Analogausgang | 1 %FS |
| Größe der Totzone | 1 %FS |
| Hysterese in ± %FS | 1 %FS |
| Positioniergenauigkeit | 1,0 %FS |
| Dokumente |
|
Weitere Informationen zu: DFPI-320- -ND2P-C1V-NB3P-A von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
