Zylinderstifte: Ein umfassender Leitfaden

Einführung in Zylinderstifte

Definition und Zweck von Zylinderstiften

Zylinderstifte sind unverzichtbare Verbindungselemente, die in zahlreichen industriellen und mechanischen Anwendungen eingesetzt werden. Sie sind zylindrische, meist aus Metall gefertigte Stifte, die dazu dienen, Bauteile präzise und stabil miteinander zu verbinden. Zylinderstifte gewährleisten eine feste und genaue Positionierung, wodurch sie besonders in Bereichen gefragt sind, wo hohe Präzision und Zuverlässigkeit erforderlich sind.

Der Hauptzweck von Zylinderstiften besteht darin, Bauteile in einer festen Position zu halten und zu verhindern, dass sich diese Teile relativ zueinander bewegen.

Durch ihre einfache, aber effektive Konstruktion sind sie in der Lage, hohe Scherkräfte aufzunehmen, was sie zu einer idealen Lösung für viele mechanische Anwendungen macht.

Historische Entwicklung und technologische Fortschritte

Die Verwendung von Zylinderstiften lässt sich bis in die frühen Tage des Maschinenbaus zurückverfolgen. Ursprünglich wurden sie aus einfachen Metallen hergestellt und dienten vor allem der Fixierung von Holzkonstruktionen. Mit der fortschreitenden Industrialisierung und den steigenden Anforderungen an Präzision und Belastbarkeit haben sich auch die Zylinderstifte weiterentwickelt.

In den letzten Jahrzehnten haben technologische Fortschritte die Herstellung und das Design von Zylinderstiften revolutioniert. Moderne Fertigungstechniken ermöglichen die Produktion von Zylinderstiften mit extrem engen Toleranzen, wie dem Toleranzfeld m6, was zu einer präziseren Passung und höheren Zuverlässigkeit führt.

Materialien wie Werkzeugstahl 1.2067 und Edelstahl haben die Haltbarkeit und Leistungsfähigkeit von Zylinderstiften erheblich verbessert. Auch die Einführung von Normen wie DIN 7 und DIN 6325 hat dazu beigetragen, die Qualität und Austauschbarkeit von Zylinderstiften weltweit zu standardisieren.

Funktionsweise von Zylinderstiften

Mechanische Prinzipien hinter Zylinderstiften

Zylinderstifte basieren auf einfachen mechanischen Prinzipien. Sie werden in präzise gefertigte Bohrungen eingesetzt, um eine feste und spielfreie Verbindung zu gewährleisten. Der Durchmesser des Zylinderstifts und der Bohrung muss exakt übereinstimmen, um eine optimale Passung zu erreichen. Das Toleranzfeld m6 spielt hierbei eine entscheidende Rolle, da es die zulässigen Abweichungen in den Abmessungen definiert.

Die Hauptmechanik hinter Zylinderstiften liegt in ihrer Fähigkeit, Scherkräfte aufzunehmen. Wenn zwei Bauteile durch einen Zylinderstift verbunden sind, wird die Belastung gleichmäßig auf die gesamte Länge des Stifts verteilt, was zu einer stabilen Verbindung führt. Die Festigkeit und Härte des Materials, aus dem der Stift gefertigt ist, sind ebenfalls entscheidend für seine Leistungsfähigkeit. Werkzeuge wie der Werkzeugstahl 1.2067 sorgen für eine hohe Härte und Belastbarkeit der Zylinderstifte.

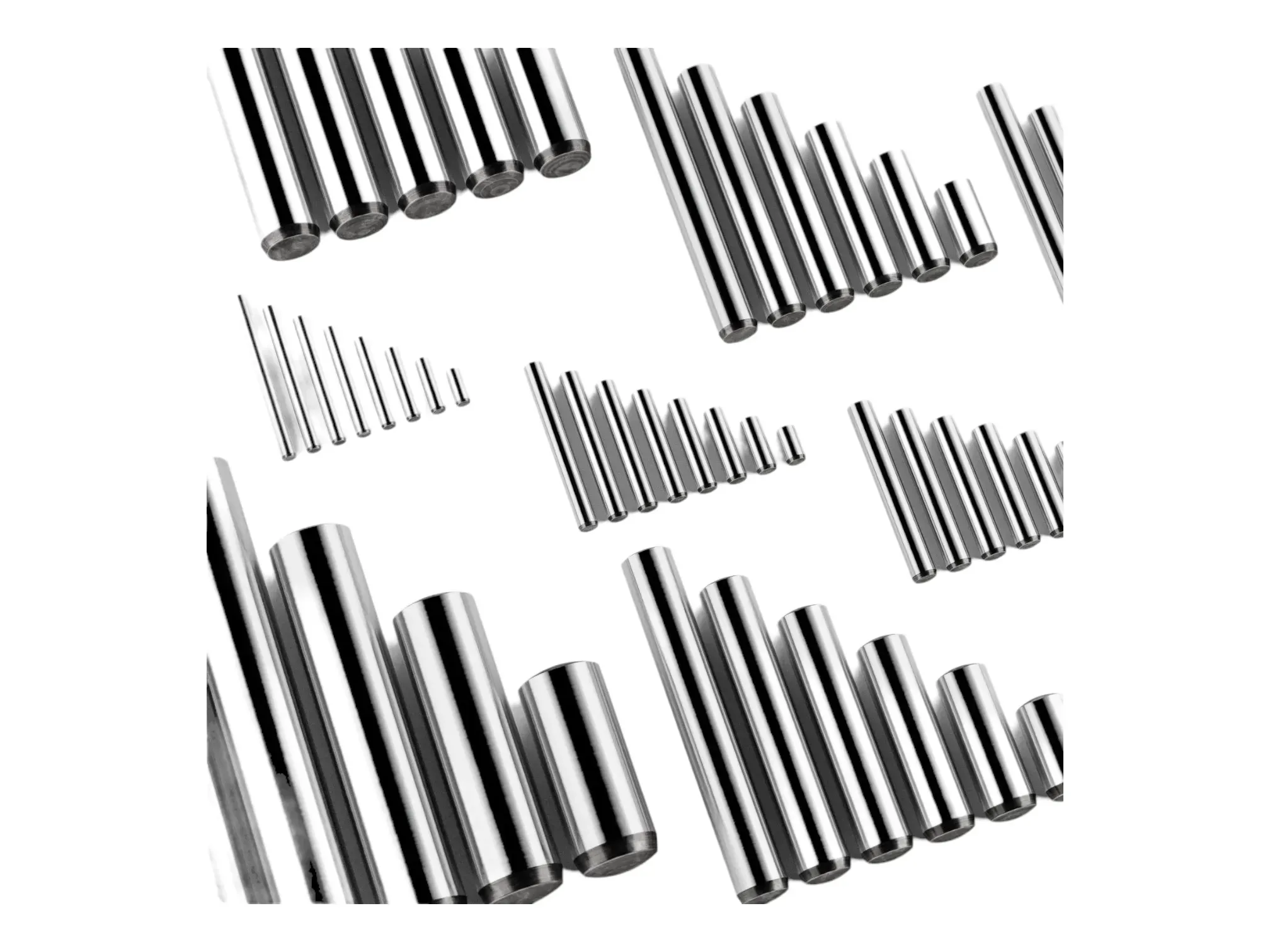

Aufbau und Komponenten eines typischen Zylinderstifts

Ein typischer Zylinderstift besteht aus einem zylindrischen Körper, der entweder massiv oder hohl sein kann. Die Wahl des Materials hängt von der spezifischen Anwendung ab. Häufig verwendete Materialien sind Stahl, Edelstahl und Kunststoff. Zylinderstifte können auch verschiedene Oberflächenbehandlungen aufweisen, um ihre Korrosionsbeständigkeit und Verschleißfestigkeit zu erhöhen.

• Materialien: Die gängigsten Materialien für Zylinderstifte sind Werkzeugstahl 1.2067 und Edelstahl. Diese Materialien bieten eine hohe Festigkeit und Widerstandsfähigkeit gegen Korrosion.
• Härte: Die Härte eines Zylinderstifts ist entscheidend für seine Leistungsfähigkeit. Härtegrade von bis zu HRC 60 sind üblich, um den Anforderungen verschiedener industrieller Anwendungen gerecht zu werden.
• Innengewinde: Einige Zylinderstifte verfügen über ein Innengewinde, das zusätzliche Befestigungsmöglichkeiten bietet und die Demontage erleichtert.
• Normen: Die Fertigung von Zylinderstiften erfolgt nach spezifischen Normen wie DIN 7 und ISO 8734, die die Maße, Toleranzen und Materialeigenschaften festlegen.

Anwendungsbereiche

Industrielle Anwendungen

Zylinderstifte finden in einer Vielzahl von industriellen Anwendungen Verwendung. Im Maschinenbau sind sie unerlässlich für die präzise Ausrichtung und Befestigung von Bauteilen. Sie ermöglichen es, Teile sicher und stabil miteinander zu verbinden, was für die Funktionalität und Langlebigkeit von Maschinen entscheidend ist.

In der Werkzeugmaschinenindustrie dienen Zylinderstifte dazu, Werkzeuge und Maschinenkomponenten präzise zu positionieren und zu fixieren.

In der Automatisierungstechnik spielen Zylinderstifte eine wichtige Rolle bei der Positionierung von Sensoren, Aktoren und anderen Komponenten. Sie sorgen dafür, dass die einzelnen Elemente eines automatisierten Systems genau dort bleiben, wo sie sein sollen, was die Effizienz und Zuverlässigkeit der gesamten Anlage erhöht.

Fahrzeugtechnik

In der Fahrzeugtechnik sind Zylinderstifte von großer Bedeutung. Sie kommen in verschiedenen Teilen des Fahrzeugs zum Einsatz, darunter Motoren, Getriebe und Fahrwerkskomponenten. In Motoren dienen Zylinderstifte beispielsweise dazu, Kolben und andere bewegliche Teile sicher zu fixieren, um eine optimale Leistung und Langlebigkeit zu gewährleisten.

In Getrieben sorgen sie für eine präzise Ausrichtung der Zahnräder und anderen mechanischen Bauteile, wodurch die Effizienz und Zuverlässigkeit des Antriebsstrangs erhöht wird.

Fahrwerkskomponenten profitieren ebenfalls von der Verwendung von Zylinderstiften. Sie tragen zur Stabilität und Sicherheit des Fahrzeugs bei, indem sie sicherstellen, dass alle Teile genau dort bleiben, wo sie sein sollen, auch unter den extremen Bedingungen, denen Fahrzeuge oft ausgesetzt sind.

Präzisionsanwendungen

Zylinderstifte werden auch in Präzisionsanwendungen eingesetzt, wo höchste Genauigkeit und Zuverlässigkeit erforderlich sind. In der Medizintechnik kommen sie in chirurgischen Instrumenten, Implantaten und anderen medizinischen Geräten zum Einsatz. Ihre Präzision und Zuverlässigkeit sind entscheidend für die Sicherheit und Wirksamkeit dieser Anwendungen.

In der Optikindustrie werden Zylinderstifte zur Montage und Justierung von optischen Geräten und Instrumenten verwendet. Ihre Fähigkeit, Bauteile präzise zu positionieren und zu fixieren, ist hier von größter Bedeutung. Auch in der Messtechnik spielen Zylinderstifte eine wichtige Rolle, indem sie dafür sorgen, dass Messinstrumente und Sensoren genau ausgerichtet sind und präzise Messungen liefern.

Innovationen und Zukunftstrends

Neueste Entwicklungen und Innovationen im Bereich der Zylinderstifte

Die kontinuierliche Weiterentwicklung von Materialien und Fertigungstechnologien hat zu bedeutenden Innovationen im Bereich der Zylinderstifte geführt. Moderne Zylinderstifte werden aus fortschrittlichen Werkstoffen wie hochfestem Werkzeugstahl 1.2067 und korrosionsbeständigem Edelstahl hergestellt. Diese Materialien bieten eine erhöhte Festigkeit und Langlebigkeit, was sie ideal für anspruchsvolle Anwendungen macht.

Beschichtete Zylinderstifte bieten zusätzlichen Schutz gegen Verschleiß und Korrosion. Durch spezielle Oberflächenbehandlungen, wie Nitrierung oder Verzinkung, werden die Stifte widerstandsfähiger gegenüber den Umwelteinflüssen und verlängern ihre Lebensdauer erheblich.

Zukünftige Trends und technologische Fortschritte

Die Zukunft der Zylinderstifte wird durch die Integration von intelligenten Technologien und neuen Materialien geprägt sein. Ein zukünftiger Trend ist die Entwicklung von Zylinderstiften mit integrierter Sensorik, die es ermöglicht, den Zustand und die Belastung der Verbindung in Echtzeit zu überwachen. Solche intelligenten Stifte könnten die Wartungsintervalle optimieren und Ausfälle frühzeitig erkennen, was die Zuverlässigkeit und Effizienz der Systeme erhöht.

Ein weiterer Trend ist die Verwendung von neuen, leichten und dennoch hochfesten Materialien, die die Leistungsfähigkeit der Zylinderstifte weiter verbessern. Durch den Einsatz von fortschrittlichen Legierungen und Verbundwerkstoffen könnten Zylinderstifte noch widerstandsfähiger und langlebiger werden.

Die fortschreitende Digitalisierung und Automatisierung in der Fertigung wird ebenfalls innovative Anwendungsmöglichkeiten für Zylinderstifte eröffnen. Roboter und automatisierte Systeme könnten die Installation und Wartung von Zylinderstiften effizienter und präziser gestalten, was die Gesamteffizienz der Produktionsprozesse erhöht.

Installation und Ausrichtung

Schritt-für-Schritt-Anleitung zur korrekten Installation und Demontage

Die korrekte Installation von Zylinderstiften ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit der Verbindung. Eine präzise Bohrung und die richtige Passung des Stifts sind hierbei von größter Bedeutung.

1. Vorbereitung: Stellen Sie sicher, dass alle Bauteile und Werkzeuge bereitstehen. Die Bohrungen sollten sauber und frei von Verunreinigungen sein, um eine optimale Passung zu gewährleisten.
2. Bohrung: Die Bohrungen müssen genau auf den Durchmesser des Zylinderstifts abgestimmt sein. Das Toleranzfeld m6 gibt die zulässigen Abweichungen an und sorgt für eine präzise Passung.
3. Einsetzen des Zylinderstifts: Der Stift wird mit einem geeigneten Werkzeug, wie einem Hammer oder einer Presse, in die Bohrung eingesetzt. Achten Sie darauf, dass der Stift gleichmäßig und ohne Verkantung eingetrieben wird.
4. Überprüfung: Nach dem Einsetzen des Stifts sollte die Verbindung auf Festigkeit und Stabilität überprüft werden. Bei Bedarf können Justierungen vorgenommen werden, um eine optimale Ausrichtung zu gewährleisten.
5. Demontage: Für die Demontage des Zylinderstifts kann ein Austreiber oder ein geeignetes Demontagewerkzeug verwendet werden. Achten Sie darauf, den Stift ohne Beschädigung der umgebenden Bauteile zu entfernen.

Werkzeuge und Techniken zur Ausrichtung und Justierung

Für die Ausrichtung und Justierung von Zylinderstiften sind spezielle Werkzeuge und Techniken erforderlich. Präzisionsspannvorrichtungen und Messgeräte helfen dabei, die Stifte genau zu positionieren. Folgende Werkzeuge und Techniken sind besonders nützlich:

• Spannvorrichtungen: Einstellbare Spannvorrichtungen ermöglichen eine präzise Ausrichtung und Fixierung der Bauteile während der Installation.
• Messgeräte: Präzisionsmessgeräte, wie Messschieber und Mikrometer, helfen dabei, die genauen Abmessungen und die Passgenauigkeit der Zylinderstifte zu überprüfen.
• Justierwerkzeuge: Spezielle Justierwerkzeuge erleichtern die genaue Positionierung und Feinjustierung der Zylinderstifte, um eine optimale Leistung zu gewährleisten.

Sicherheit und Wartung

Risiken und Gefahren bei der Nutzung von Zylinderstiften

Trotz ihrer einfachen Konstruktion können Zylinderstifte bei unsachgemäßer Verwendung Risiken bergen. Eine unzureichende Passung oder falsche Installation kann zu mechanischen Ausfällen führen. Es ist daher wichtig, die Sicherheitsvorschriften zu beachten und geeignete Schutzmaßnahmen zu ergreifen.

Sicherheitsvorschriften und empfohlene Schutzmaßnahmen

Sicherheitsvorschriften für die Verwendung von Zylinderstiften umfassen die Einhaltung der DIN-Normen und die Verwendung von persönlicher Schutzausrüstung. Regelmäßige Inspektionen und Wartungen sind unerlässlich, um die Sicherheit und Zuverlässigkeit der Verbindungen zu gewährleisten.

• Einhaltung von Normen: Stellen Sie sicher, dass die verwendeten Zylinderstifte den relevanten DIN-Normen entsprechen, wie DIN 7 und DIN 6325.
• Schutzausrüstung: Tragen Sie geeignete Schutzausrüstung, wie Schutzbrillen und Handschuhe, um Verletzungen während der Installation und Demontage zu vermeiden.
• Regelmäßige Inspektionen: Führen Sie regelmäßige Inspektionen der Zylinderstifte durch, um Verschleiß und Beschädigungen frühzeitig zu erkennen und zu beheben.

Regelmäßige Inspektion und Wartungspraktiken

Um die Lebensdauer von Zylinderstiften zu verlängern, sind regelmäßige Inspektionen und Wartungen erforderlich. Dies umfasst die Überprüfung auf Verschleiß und Beschädigungen sowie die rechtzeitige Erneuerung verschlissener Stifte. Eine sorgfältige Reinigung und Schmierung kann ebenfalls dazu beitragen, die Funktionalität und Lebensdauer der Stifte zu erhalten.

• Inspektion: Überprüfen Sie die Zylinderstifte regelmäßig auf Anzeichen von Verschleiß oder Beschädigungen. Achten Sie dabei besonders auf Risse, Verformungen und Korrosion.
• Wartung: Ersetzen Sie verschlissene oder beschädigte Stifte rechtzeitig, um die Funktionalität und Sicherheit der Verbindung zu gewährleisten.
• Reinigung und Schmierung: Halten Sie die Zylinderstifte und die umgebenden Bauteile sauber und frei von Verunreinigungen. Eine regelmäßige Schmierung kann dazu beitragen, den Verschleiß zu minimieren und die Lebensdauer der Stifte zu verlängern.

Tipps zur Verlängerung der Lebensdauer von Zylinderstiften

Die richtige Lagerung und Handhabung von Zylinderstiften ist entscheidend, um ihre Lebensdauer zu maximieren. Stifte sollten trocken und sauber gelagert und vor Korrosion geschützt werden. Bei der Installation ist darauf zu achten, dass die Bohrungen frei von Schmutz und Verunreinigungen sind, um eine optimale Passung zu gewährleisten.

• Lagerung: Lagern Sie Zylinderstifte an einem trockenen und sauberen Ort, um sie vor Feuchtigkeit und Schmutz zu schützen.
• Handhabung: Gehen Sie beim Umgang mit Zylinderstiften vorsichtig vor, um Beschädigungen zu vermeiden. Verwenden Sie geeignete Werkzeuge und Techniken, um die Stifte sicher zu installieren und zu demontieren.
• Korrosionsschutz: Wenden Sie geeignete Korrosionsschutzmaßnahmen an, insbesondere wenn die Zylinderstifte in feuchten oder korrosiven Umgebungen eingesetzt werden.

Zubehör und Erweiterungen

Verfügbare Zubehörteile und Erweiterungen für Zylinderstifte

Es gibt eine Vielzahl von Zubehörteilen und Erweiterungen für Zylinderstifte, die ihre Anwendungsmöglichkeiten erweitern. Dazu gehören spezielle Spannvorrichtungen, Justierwerkzeuge und Schutzkappen. Diese Zubehörteile können dazu beitragen, die Installation und Wartung zu erleichtern und die Leistung der Zylinderstifte zu verbessern.

• Spannvorrichtungen: Diese helfen dabei, die Zylinderstifte während der Installation genau zu positionieren und zu fixieren.
• Justierwerkzeuge: Sie erleichtern die genaue Ausrichtung und Feinjustierung der Zylinderstifte.
• Schutzkappen: Diese bieten zusätzlichen Schutz gegen Verschleiß und Korrosion, indem sie die Enden der Zylinderstifte abdecken.

Möglichkeiten zur Anpassung und Verbesserung der Leistung

Durch die Auswahl der richtigen Zubehörteile und die Anpassung an spezifische Anforderungen können die Leistung und Zuverlässigkeit von Zylinderstiften optimiert werden. Beschichtungen und spezielle Legierungen bieten zusätzlichen Schutz und verbessern die Widerstandsfähigkeit gegen Verschleiß und Korrosion.

• Beschichtungen: Spezielle Oberflächenbehandlungen wie Nitrierung oder Verzinkung können die Widerstandsfähigkeit der Zylinderstifte erhöhen.
• Spezielle Legierungen: Der Einsatz von fortschrittlichen Legierungen kann die Festigkeit und Langlebigkeit der Zylinderstifte weiter verbessern.
• Anpassungen: Individuell angepasste Zylinderstifte, die genau auf die spezifischen Anforderungen einer Anwendung abgestimmt sind, können die Leistungsfähigkeit und Zuverlässigkeit der Verbindung erhöhen.

Praktische Anwendungsbeispiele und Fallstudien

Erfolgsgeschichten und konkrete Anwendungsbeispiele

Zahlreiche Erfolgsgeschichten belegen die Vielseitigkeit und Zuverlässigkeit von Zylinderstiften. In der Automobilindustrie haben Zylinderstifte entscheidend dazu beigetragen, die Effizienz und Langlebigkeit von Motoren und Getrieben zu verbessern. In der Medizintechnik ermöglichen sie präzise und sichere Verbindungen in chirurgischen Instrumenten und Geräten.

• Automobilindustrie: Zylinderstifte haben dazu beigetragen, die Leistung und Zuverlässigkeit von Motoren und Getrieben zu optimieren, indem sie eine präzise Ausrichtung und stabile Verbindung der Bauteile gewährleisten.
• Medizintechnik: Zylinderstifte sorgen für die sichere und präzise Verbindung von chirurgischen Instrumenten und Implantaten, was die Sicherheit und Wirksamkeit medizinischer Anwendungen erhöht.
• Optikindustrie: In optischen Geräten und Instrumenten ermöglichen Zylinderstifte eine präzise Montage und Justierung, was die Genauigkeit und Zuverlässigkeit der Geräte verbessert.

Fallstudien aus verschiedenen Industrien

Fallstudien aus verschiedenen Industrien zeigen, wie Zylinderstifte in anspruchsvollen Anwendungen eingesetzt werden. In der Luftfahrttechnik werden sie beispielsweise verwendet, um kritische Bauteile sicher zu verbinden und den hohen Belastungen während des Flugbetriebs standzuhalten. In der Elektronikindustrie spielen sie eine wichtige Rolle bei der präzisen Montage von Leiterplatten und Komponenten.

• Luftfahrttechnik: In der Luftfahrttechnik sind Zylinderstifte entscheidend für die sichere Verbindung von strukturellen Bauteilen und Komponenten, die hohen Belastungen und extremen Bedingungen ausgesetzt sind.
• Elektronikindustrie: Zylinderstifte werden zur präzisen Montage und Fixierung von Leiterplatten und elektronischen Komponenten verwendet, was die Leistung und Zuverlässigkeit der elektronischen Geräte erhöht.
• Maschinenbau: Im Maschinenbau sorgen Zylinderstifte für die stabile Verbindung und Ausrichtung von Maschinenteilen, was die Effizienz und Lebensdauer der Maschinen verbessert.
