Flachzylinder für Hydraulikwerkzeug

Grundlegende Funktionsweise von Flachzylindern

Flachzylinder sind ein wesentlicher Bestandteil in der Werkzeughydraulik und bieten eine effiziente Lösung, wenn hohe Kräfte auf kleinem Raum benötigt werden. Sie kombinieren mechanische und hydraulische Komponenten, um lineare Bewegungen zu erzeugen. Im Folgenden werden die technischen Prinzipien und Komponenten erläutert, die die Funktionsweise von Flachzylindern ermöglichen.

Mechanische Komponenten

• Gehäuse: Das Gehäuse des Flachzylinders ist robust konstruiert, um den inneren Mechanismus zu schützen und eine effiziente Kraftübertragung zu gewährleisten.
• Kolben: Der Kolben ist das mobile Element im Inneren des Zylinders, das die lineare Bewegung ausführt.
• Dichtungen: Hochwertige Dichtungen verhindern das Austreten von Hydraulikflüssigkeit und halten den Arbeitsdruck aufrecht.

Hydraulische Komponenten

• Hydraulikflüssigkeit: Die Hydraulikflüssigkeit überträgt den Druck von der Pumpe auf den Kolben.
• Pumpe: Die Pumpe erzeugt den notwendigen Druck, um die Hydraulikflüssigkeit durch den Zylinder zu bewegen.
• Ventile: Ventile steuern die Flüssigkeitsströme und ermöglichen so die Kontrolle über die Bewegung des Kolbens.

Funktionsprinzip

Das Funktionsprinzip von Flachzylindern ist relativ einfach, aber effizient. Hier sind die grundlegenden Schritte:

1. Druckerzeugung: Eine externe Pumpe erzeugt Druck auf die Hydraulikflüssigkeit.
2. Druckübertragung: Der Druck wird durch die Hydraulikleitungen auf den Flachzylinder übertragen.
3. Kolbenbewegung: Der Druck bewegt den Kolben linear im Zylindergehäuse vorwärts.
4. Arbeitsausführung: Die Bewegung des Kolbens wird genutzt, um die gewünschte Arbeit auszuführen.

Anwendungsbeispiele

Flachzylinder kommen in verschiedenen industriellen Anwendungen zum Einsatz. Ihre kompakte Bauform macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist, aber hohe Kräfte erforderlich sind. Beispiele hierfür sind:

• Werkzeugspannung
• Materialhandling
• Montageanwendungen

Durch die Wahl des richtigen Flachzylinders und eine ordnungsgemäße Installation und Wartung können Unternehmen die Effizienz ihrer Betriebsabläufe erheblich steigern und die Lebensdauer ihrer hydraulischen Systeme verlängern.

Bauformen und Abmessungen von Flachzylindern

Flachzylinder sind aufgrund ihrer kompakten Bauweise und hohen Druckkraft eine bevorzugte Wahl in vielen industriellen Anwendungen. Die unterschiedlichen Bauformen und Abmessungen ermöglichen einen breiten Einsatz in verschiedenen Bereichen. Im Folgenden werden die wesentlichen Aspekte von Bauformen und Abmessungen von Flachzylindern erläutert.

Verschiedene Bauformen

Flachzylinder variieren in ihrer Bauweise, um den spezifischen Anforderungen verschiedener Anwendungen gerecht zu werden. Hier sind einige gängige Bauformen:

• Einfachwirkende Flachzylinder: Diese Modelle haben einen einzigen Hydraulikanschluss und erzeugen eine Kraft nur in eine Richtung, häufig mit Federrückzug für die Rückstellung.
• Doppeltwirkende Flachzylinder: Mit zwei Hydraulikanschlüssen können diese Flachzylinder Kräfte in beiden Richtungen erzeugen.

Abmessungen und Größen

Die Abmessungen von Flachzylindern sind kritisch für die passende Auswahl für spezifische Anwendungen. Wichtige Abmessungen umfassen:

• Hub: Die Hublänge ist der Abstand, den der Kolben zurücklegen kann. Unterschiedliche Hublängen ermöglichen verschiedene Arbeitsbereiche.
• Bauhöhen: Die Bauhöhe des Flachzylinders beeinflusst den Platzbedarf und die Platzverhältnisse, unter denen der Zylinder eingesetzt werden kann.

Einfluss auf die Anwendbarkeit

Die Wahl der richtigen Bauform und Abmessung beeinflusst die Effizienz und die Möglichkeiten des Einsatzes von Flachzylindern:

• Platzverhältnisse: In beengten Platzverhältnissen sind kompakte Flachzylinder mit geringen Bauhöhen und kurzen Hüben ideal.
• Druckkraft: Die benötigte Druckkraft kann durch die Auswahl eines Flachzylinders mit entsprechender Bauweise und Abmessung erzielt werden.

Auswahl der richtigen Variante

Die Auswahl des passenden Flachzylinder-Modells ist entscheidend für den erfolgreichen Einsatz in industriellen Anwendungen. Ein breites Spektrum an Varianten steht zur Verfügung, um die spezifischen Anforderungen von Maschinen und Anwendungen zu erfüllen. Die richtige Auswahl in Bezug auf Bauform, Hublänge und Bauhöhe ermöglicht eine optimale Leistung und Effizienz. Bei der Auswahl eines Flachzylinders sollten auch die vorhandenen Platzverhältnisse und der Platzbedarf berücksichtigt werden, um eine effektive und effiziente Lösung zu gewährleisten.

Anwendungsbeispiele von Flachzylindern

Flachzylinder sind in der industriellen Landschaft unverzichtbar geworden, insbesondere in der Werkzeughydraulik, wo sie eine zentrale Rolle bei der Effizienzsteigerung und Kostensenkung spielen. Ihre kompakte Bauweise, kombiniert mit der Fähigkeit, hohe Druckkräfte auszuüben, macht sie zu einer bevorzugten Wahl für eine Vielzahl von Anwendungen. Im Folgenden werden typische Anwendungsbeispiele von Flachzylindern in der Industrie präsentiert.

Werkzeugspannung

• Präzise Spannung: Flachzylinder ermöglichen eine präzise und zuverlässige Spannung von Werkzeugen, was essentiell für die Genauigkeit bei Fertigungsprozessen ist.
• Schneller Werkzeugwechsel: Durch den Einsatz von Flachzylindern können Werkzeugwechsel schnell und effizient durchgeführt werden, was die Maschinenlaufzeiten reduziert.

Materialhandling

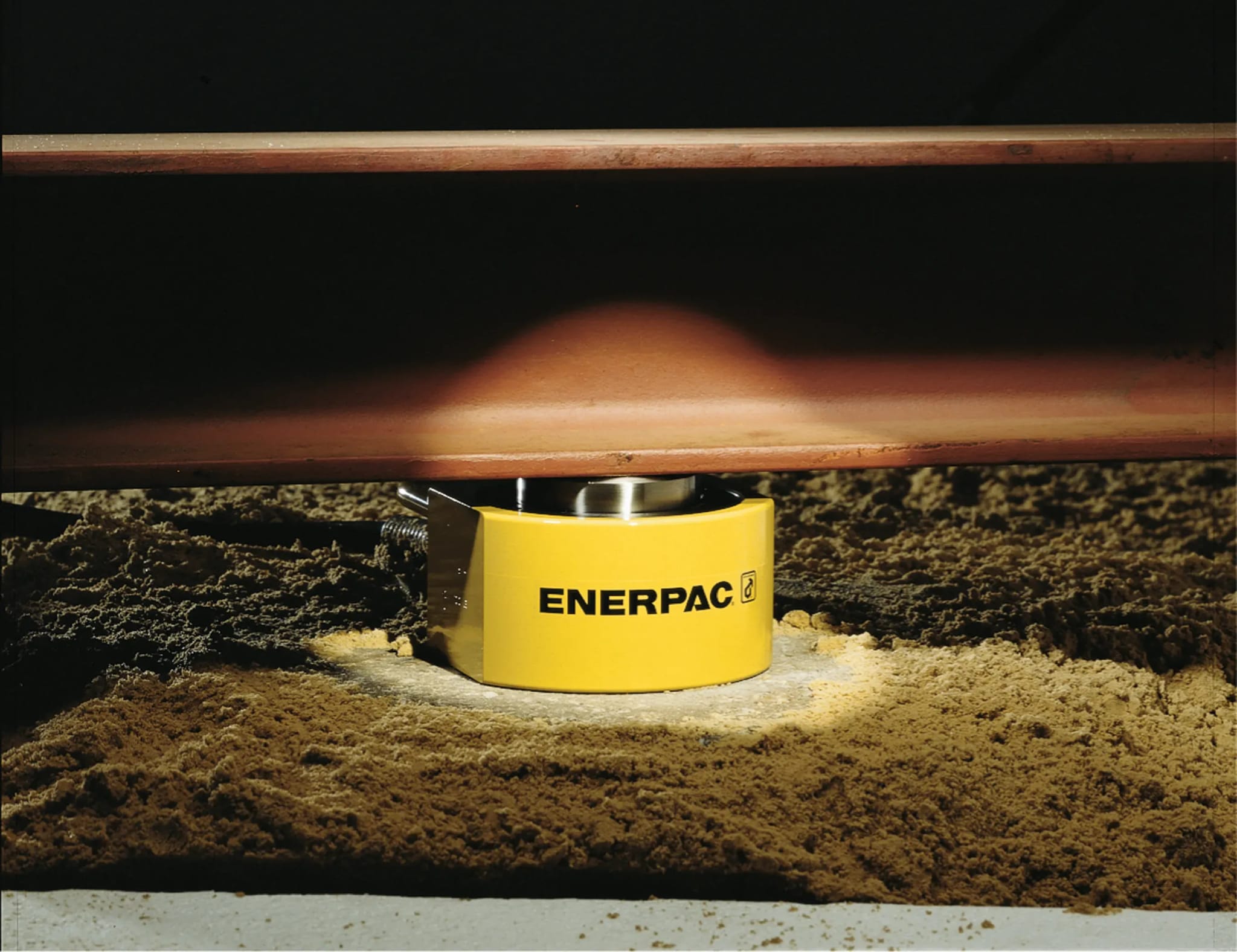

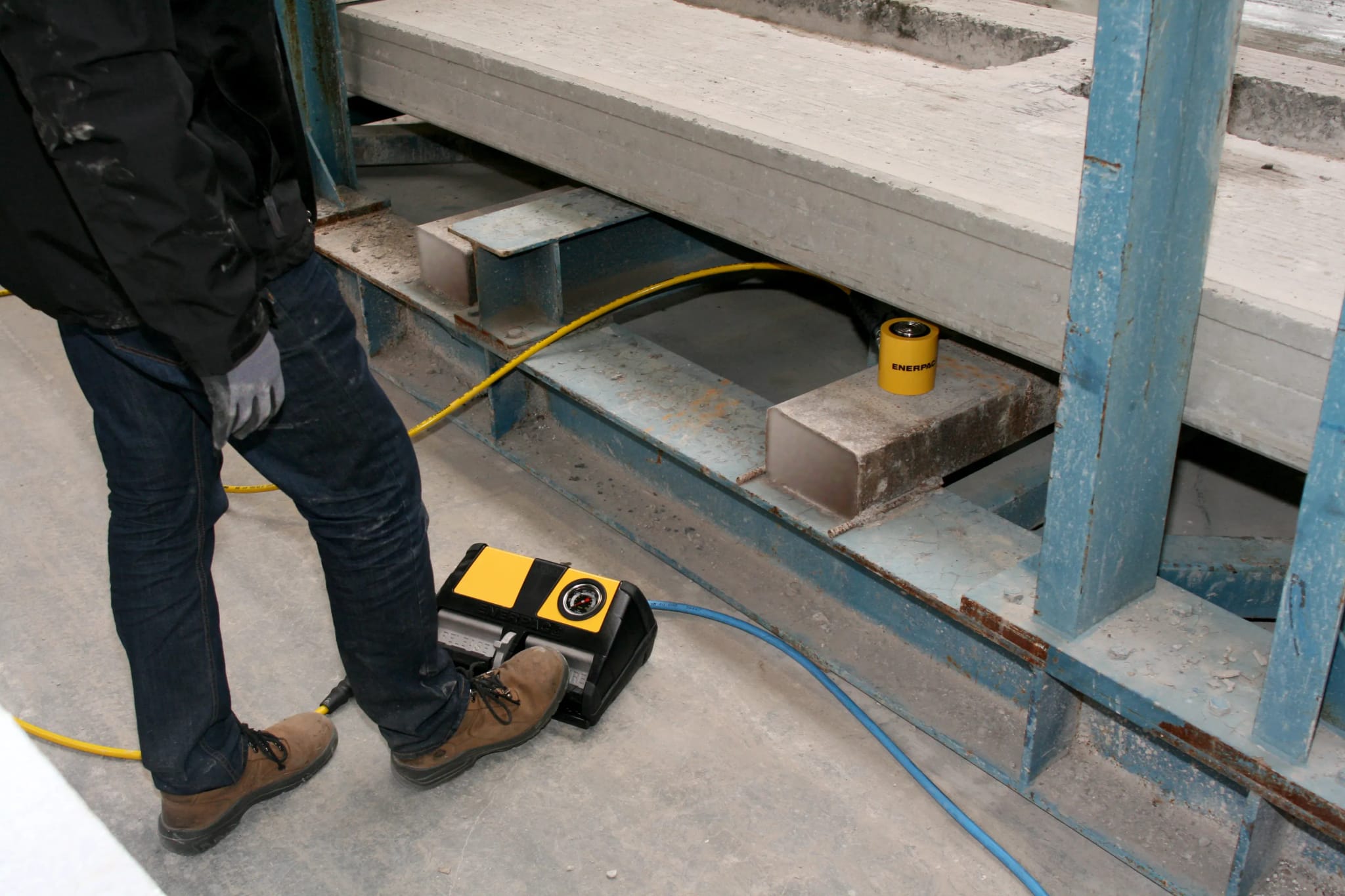

• Heben und Positionieren: Flachzylinder sind ideal zum Heben und Positionieren von Materialien, insbesondere wenn der Platzbedarf begrenzt ist und hohe Druckkräfte erforderlich sind.
• Automatisierte Prozesse: Sie unterstützen automatisierte Materialhandling-Prozesse, was zur Steigerung der Produktionsgeschwindigkeit und -effizienz beiträgt.

Montageanwendungen

• Komponentenpressung: In Montageanwendungen ermöglichen Flachzylinder die Pressung von Komponenten mit hoher Druckkraft, was die Qualität und Präzision des Endprodukts sicherstellt.
• Automatisierte Montagelinien: Flachzylinder unterstützen die Automatisierung von Montagelinien, indem sie schnelle und wiederholbare Bewegungen ermöglichen.

Effizienzsteigerung und Kostensenkung

Der Einsatz von Flachzylindern in der Werkzeughydraulik trägt in vielerlei Hinsicht zur Effizienzsteigerung und Kostensenkung bei:

• Reduzierte Maschinenstillstandzeiten: Schnelle Werkzeugwechsel und effiziente Materialhandling-Prozesse reduzieren Maschinenstillstandzeiten und erhöhen die Produktionskapazität.
• Weniger Wartung: Aufgrund ihrer robusten Bauweise und hochwertigen Materialien erfordern Flachzylinder weniger Wartung, was die Betriebskosten senkt.
• Verbesserte Prozesssicherheit: Die präzise Steuerung und hohe Druckkraft der Flachzylinder verbessern die Prozesssicherheit und verringern das Risiko von Produktionsfehlern.

Durch die richtige Auswahl und Integration von Flachzylindern in industriellen Anwendungen können Unternehmen ihre Betriebsabläufe optimieren und signifikante Kosteneinsparungen realisieren. Die Varianten und Bauformen der Flachzylinder eröffnen eine breite Palette von Möglichkeiten, um die spezifischen Anforderungen verschiedener industrieller Bereiche zu erfüllen.

Produktvergleiche

Der Enerpac RSM750 Flachzylinder ist für Hebe- und Schiebeanwendungen konzipiert, mit einem maximalen Betriebsdruck von 700 bar. Der Zylinder hat einen Hub von 16 mm und gehört zur RSM-Serie von Enerpac. Dieses Modell ist als Kurzhubzylinder klassifiziert und hat ein Gewicht von 25 lbs. Es ist Teil der Industriewerkzeug-Produktlinie von Enerpac und ist in verschiedenen Varianten erhältlich, die sich in der Zylinderklasse und dem Hub unterscheiden​.

Der Enerpac CUSP75 ist ein Kurzhub Zylinder, speziell entworfen für Hebeanwendungen. Mit einem maximalen Betriebsdruck von 700 bar und einem Hub von 14 mm, bietet dieser Zylinder eine robuste Lösung für industrielle Anforderungen. Mit einem Gewicht von 17,6 lbs ist er leicht zu handhaben, während er der CUSP-Serie von Enerpac angehört. Dieser Flachzylinder ist Teil der Produktlinie für Industriewerkzeuge von Enerpac und zeigt sich als eine zuverlässige Option für anspruchsvolle Hebeaufgaben in verschiedenen industriellen Umgebungen​.

Der Enerpac RCS1002 Flachzylinder ist ein Kurzhub Hydraulikzylinder, der speziell für Hebe- und Schiebeanwendungen entwickelt wurde. Mit einem maximalen Betriebsdruck von 700 bar und einem Hub von 57 mm, stellt dieses Modell eine leistungsstarke Option dar. Dieser Flachzylinder gehört zur RCS-Serie und hat ein Gewicht von 46 lbs, was ihn robust und zuverlässig macht. Das Modell RCS1002 bietet eine hohe Druckkraft von 887 kN und ist somit eine ausgezeichnete Wahl für anspruchsvolle industrielle Aufgaben​.

Der Enerpac CULP20 Flachzylinder ist ein Kurzhub Zylinder, der für Hebeanwendungen konzipiert ist. Mit einem maximalen Betriebsdruck von 700 bar und einem Hub von 6 mm ist diese Ausführung ideal für Anwendungen, bei denen der Platz begrenzt ist. Der CULP20, mit einem Gewicht von 4 lbs, gehört zur CULP-Serie und ist ein Teil der Produktlinie für Industriewerkzeuge von Enerpac. Die Ultra-Flach-Zylinder Bauweise ermöglicht den Einsatz in sehr engen Platzverhältnissen, was ihn zu einer flexiblen Lösung für verschiedene industrielle Anforderungen macht​.
