Radialkolbenmotoren

Funktionsweise des Radialkolbenmotor

Hauptkomponenten

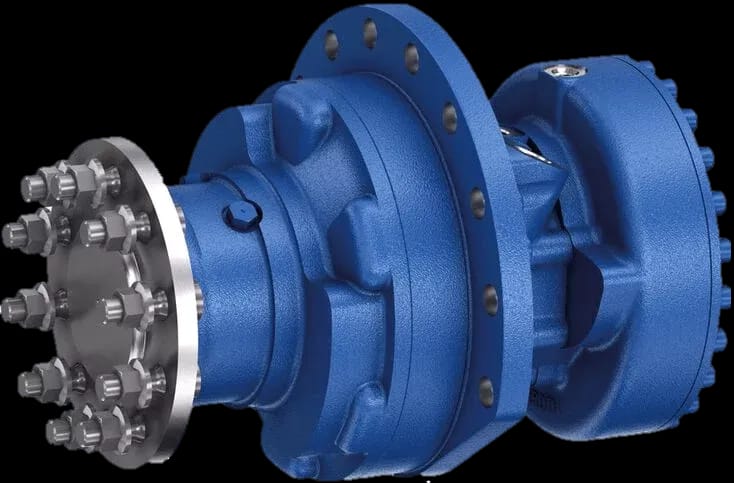

Ein Radialkolbenmotor ist eine spezielle Art von Hydraulikmotor, der sich durch seine einzigartige Anordnung der Kolben auszeichnet. Die Hauptkomponenten eines Radialkolbenmotor sind der Zylinderblock, die Kolben und die Antriebswelle.

Zylinderblock

Der Zylinderblock besteht aus mehreren radial angeordneten Zylindern, die um eine zentrale Antriebswelle herum angeordnet sind. Jeder Zylinder enthält einen Kolben, der sich parallel zur Antriebswelle bewegt.

Kolben und Antriebswelle

Die Kolben sind mit Rollen oder Kugeln ausgestattet, die in Kontakt mit einer exzentrischen Fläche auf der Antriebswelle stehen. Wenn sich die Antriebswelle dreht, zwingt die Exzentrizität die Kolben, sich in ihren Zylindern vor- und zurückzubewegen.

Hydraulikdruck und Leistungsübertragung

Der Hydraulikdruck wird auf die Kolben ausgeübt, um sie auszudehnen und zusammenzuziehen. Dieser Druck wird über eine Hochdruckleitung zugeführt, die mit den Zylindern verbunden ist. Durch die Bewegung der Kolben wird die Antriebswelle in Drehbewegung versetzt, die wiederum auf die angeschlossene Last übertragen wird.

Das Funktionsprinzip des Radialkolbenmotor ermöglicht eine effiziente Leistungsübertragung und sorgt für eine hohe Drehmomentdichte. Diese Eigenschaften machen ihn ideal für Anwendungen, die eine präzise und zuverlässige Kraftübertragung erfordern.

Vielfältige Anwendungen des Radialkolbenmotor

Industrielle Anwendungen

Radialkolbenmotoren sind aufgrund ihrer hohen Leistungsdichte und Effizienz in einer Vielzahl von industriellen Anwendungen zu finden. Sie werden häufig in hydraulischen Antriebssystemen eingesetzt, um Maschinen wie Pressen, Walzen, Winden oder Hebezeuge anzutreiben. Ihr präzises Drehmoment und ihre Zuverlässigkeit machen sie zur idealen Wahl für anspruchsvolle Anwendungen.

Fahrzeugtechnik

In der Fahrzeugtechnik kommen Radialkolbenmotoren vor allem bei Nutzfahrzeugen, Baumaschinen und Off-Highway-Fahrzeugen zum Einsatz. Sie bieten eine hohe Leistung bei kompakter Bauweise, was in beengten Bauräumen von Vorteil ist. Typische Anwendungen sind Fahrantriebe, Schwenkantriebe oder Zusatzantriebe für Arbeitsmaschinen.

Schifffahrt

Die Schifffahrt profitiert ebenfalls von den Vorteilen der Radialkolbenmotoren. Sie werden häufig in Schiffshydrauliksystemen eingesetzt, z.B. für Bugstrahlruder, Ankerwinden oder Krane. Ihre Robustheit und Wartungsfreundlichkeit sind in der anspruchsvollen maritimen Umgebung von großem Nutzen.

Hydrauliksysteme

In Hydrauliksystemen sind Radialkolbenmotoren aufgrund ihrer hohen Effizienz und Drehmomentdichte besonders geeignet. Sie finden Anwendung in mobilen und stationären Systemen, wie beispielsweise in der Mobilhydraulik für Landmaschinen oder in stationären Anlagen für den Materialumschlag.

Die Vielseitigkeit und Leistungsfähigkeit von Radialkolbenmotoren ermöglichen ihren Einsatz in einer breiten Palette von Anwendungen und machen sie zu einer wichtigen Komponente in verschiedenen Branchen.

Vor- und Nachteile von Radialkolbenmotoren im Vergleich

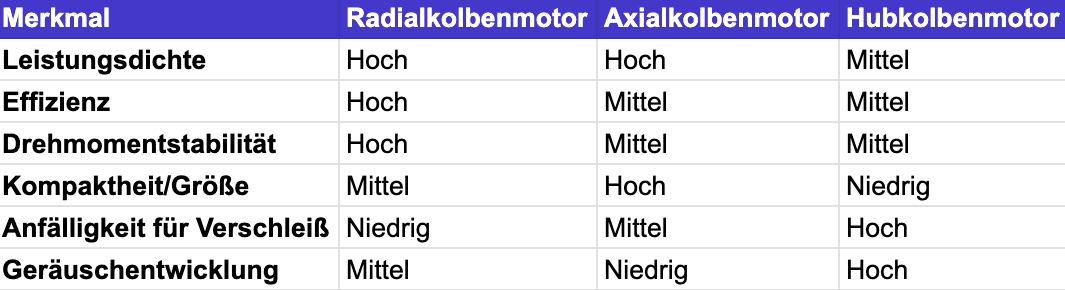

Radialkolbenmotoren sind eine von mehreren Motorenarten, die in verschiedenen Anwendungen eingesetzt werden. Um die Entscheidung für oder gegen einen Radialkolbenmotor zu erleichtern, ist es hilfreich, seine Vor- und Nachteile im Vergleich zu anderen Motortypen, wie Axialkolbenmotoren oder Hubkolbenmotoren, zu betrachten. Hier ist eine Übersicht der wesentlichen Unterschiede:

Der Radialkolbenmotor bietet einige Vorteile gegenüber anderen Motortypen, wie eine hohe Leistungsdichte, Effizienz und Drehmomentstabilität. Zudem ist er weniger anfällig für Verschleiß. Allerdings ist er im Vergleich zum Axialkolbenmotor weniger kompakt und kann eine höhere Geräuschentwicklung aufweisen. Der Hubkolbenmotor hingegen hat eine geringere Leistungsdichte und Effizienz, ist anfälliger für Verschleiß und geräuschintensiver. Bei der Auswahl des passenden Motors sollten die spezifischen Anforderungen der Anwendung und die Vor- und Nachteile der verschiedenen Motortypen sorgfältig abgewogen werden.

Bauarten und Varianten des Radialkolbenmotors

Der Radialkolbenmotor ist in verschiedenen Bauarten und Varianten erhältlich, um unterschiedlichen Anforderungen gerecht zu werden. Die Hauptunterscheidungsmerkmale sind die Anordnung der Kolben und die Art der Verdrängung.

Innenliegender Kolben

Beim Radialkolbenmotor mit innenliegendem Kolben sind die Kolben innerhalb des Zylinderblocks angeordnet und bewegen sich auf einer exzentrischen Innenfläche der Antriebswelle. Diese Bauart ermöglicht eine kompakte Bauweise und ist besonders geeignet für Anwendungen, die hohe Drehzahlen und Drehmomente erfordern.

Außenliegender Kolben

Der Radialkolbenmotor mit außenliegendem Kolben weist Kolben auf, die sich auf einer exzentrischen Außenfläche der Antriebswelle bewegen. Diese Bauart ist in der Regel robuster und wartungsfreundlicher, kann jedoch größere Abmessungen aufweisen und ist weniger geeignet für hohe Drehzahlen.

Konstante Verdrängung

Der Radialkolbenmotor mit konstanter Verdrängung zeichnet sich durch eine gleichbleibende Verdrängung pro Umdrehung aus. Das bedeutet, dass die Flüssigkeitsmenge, die bei jeder Umdrehung der Antriebswelle verdrängt wird, konstant ist. Dieser Motor eignet sich gut für Anwendungen, bei denen eine konstante Leistung erforderlich ist.

Variable Verdrängung

Der Radialkolbenmotor mit variabler Verdrängung bietet die Möglichkeit, die Verdrängung pro Umdrehung anzupassen, um die Leistung und Effizienz des Motors zu optimieren. Dieser Motor ist ideal für Anwendungen, die variable Drehzahlen oder Drehmomente erfordern, und ermöglicht eine bessere Anpassung an wechselnde Lastbedingungen.

Die verschiedenen Bauarten und Varianten des Radialkolbenmotor ermöglichen es, den passenden Motor für die jeweiligen Anforderungen auszuwählen und bieten eine hohe Flexibilität bei der Integration in unterschiedliche Anwendungen.

Auswahl des richtigen Radialkolbenmotor

Bei der Auswahl des passenden Radialkolbenmotor sollten verschiedene Faktoren berücksichtigt werden, um eine optimale Leistung und Effizienz in der jeweiligen Anwendung zu gewährleisten. Hier sind einige wichtige Kriterien, die bei der Entscheidung eine Rolle spielen können:

Leistung und Drehmoment

Die Leistung und das Drehmoment sind entscheidende Faktoren bei der Auswahl des richtigen Radialkolbenmotor. Es ist wichtig, einen Motor auszuwählen, der den Leistungsanforderungen der Anwendung gerecht wird und das erforderliche Drehmoment liefern kann.

Drehzahl

Die Drehzahl des Radialkolbenmotor beeinflusst die Leistung und Effizienz des Motors. Ein Motor, der für die gewünschte Drehzahl ausgelegt ist, wird eine optimale Leistung in der Anwendung liefern und die Lebensdauer des Motors verlängern.

Effizienz

Die Effizienz des Radialkolbenmotor ist ein wesentlicher Faktor, der die Betriebskosten und den Energieverbrauch beeinflusst. Ein hocheffizienter Motor kann Energie sparen und die Umweltauswirkungen reduzieren.

Wartungsfreundlichkeit

Die Wartungsfreundlichkeit des Radialkolbenmotor ist ein wichtiger Aspekt, der die Gesamtbetriebskosten beeinflusst. Ein wartungsfreundlicher Motor erleichtert die Instandhaltung und minimiert die Ausfallzeiten.

Bauart und Varianten

Wie bereits erwähnt, ist der Radialkolbenmotor in verschiedenen Bauarten und Varianten erhältlich. Die Auswahl der passenden Bauart und Verdrängung (konstant oder variabel) hängt von den spezifischen Anforderungen der Anwendung ab.

Indem diese Faktoren sorgfältig berücksichtigt werden, kann der richtige Radialkolbenmotor für die jeweilige Anwendung ausgewählt werden, um eine optimale Leistung, Effizienz und Langlebigkeit zu gewährleisten.

Wartung und Instandhaltung des Radialkolbenmotor

Eine regelmäßige Wartung und Instandhaltung des Radialkolbenmotor ist entscheidend, um eine lange Lebensdauer und optimale Leistung zu gewährleisten. Hier sind einige wichtige Aspekte, die bei der Wartung und Instandhaltung zu beachten sind:

Schmierung

Eine ausreichende Schmierung ist für den reibungslosen Betrieb des Radialkolbenmotor unerlässlich. Überprüfen Sie regelmäßig den Schmierstoffstand und stellen Sie sicher, dass die richtige Schmierstoffqualität verwendet wird, um Verschleiß und Reibung zu minimieren.

Filterwechsel

Die Reinigung und der Austausch von Filtern, wie z.B. Öl- und Kraftstofffiltern, sind entscheidend, um die Lebensdauer des Radialkolbenmotors zu verlängern. Verunreinigungen können die Effizienz des Motors beeinträchtigen und zu vorzeitigem Verschleiß führen.

Dichtungs- und O-Ring-Inspektion

Regelmäßige Inspektionen der Dichtungen und O-Ringe im Radialkolbenmotor sind wichtig, um mögliche Leckagen und Verschleiß frühzeitig zu erkennen. Tauschen Sie diese bei Bedarf aus, um eine ordnungsgemäße Abdichtung und Funktion des Motors zu gewährleisten.

Überprüfung von Verschleißteilen

Verschleißteile, wie z.B. Kolben, Lager und Zahnräder, sollten regelmäßig auf Abnutzung und Beschädigungen überprüft werden. Bei Anzeichen von Verschleiß oder Beschädigungen ist es ratsam, diese Teile rechtzeitig auszutauschen, um eine optimale Leistung und Lebensdauer des Motors zu gewährleisten.

Durch die Beachtung dieser Wartungs- und Instandhaltungsmaßnahmen wird der Radialkolbenmotor optimal arbeiten und eine längere Lebensdauer erreichen, was letztendlich zu einer besseren Leistung und Effizienz in der jeweiligen Anwendung führt.
