Membranspeicher für Hydraulik

Grundlagen der Hydraulik

Das Prinzip der Hydraulik

Die Hydraulik ist ein Teilgebiet der Fluidtechnik und befasst sich mit der Übertragung von Kraft und Energie mithilfe von Flüssigkeiten, meist Hydrauliköl. Das grundlegende Prinzip der Hydraulik beruht auf dem Pascal'schen Gesetz, das besagt, dass Druckänderungen in einem geschlossenen Fluidsystem sich gleichmäßig in alle Richtungen ausbreiten. Dies ermöglicht die Übertragung von Kräften über größere Entfernungen und die Umwandlung von Bewegungen und Geschwindigkeiten.

Hydraulische Komponenten

Ein typisches hydraulisches System besteht aus mehreren Komponenten, die zusammenarbeiten, um die gewünschte Funktion zu erfüllen. Dazu gehören Pumpen, Ventile, Zylinder, Motoren, Leitungen und Speicher. Jede Komponente hat eine spezifische Rolle im System, sei es die Erzeugung von Druck, die Steuerung des Flüssigkeitsflusses oder die Umwandlung von hydraulischer Energie in mechanische Arbeit.

Druck und Volumenstrom

Zwei zentrale Größen in der Hydraulik sind Druck und Volumenstrom. Der Druck ist die Kraft pro Flächeneinheit und wird üblicherweise in Bar oder Pascal (Pa) angegeben. Der Volumenstrom, oft als Durchfluss bezeichnet, ist das Volumen einer Flüssigkeit, das pro Zeiteinheit durch einen Querschnitt fließt, und wird in Litern pro Minute (l/min) oder Kubikmetern pro Stunde (m³/h) gemessen.

Die Kenntnis dieser Grundlagen ermöglicht ein besseres Verständnis der Rolle von Membranspeichern in hydraulischen Systemen und ihrer Funktionsweise.

Funktionsweise von Membranspeichern

Aufbau und Trennung von Gas- und Flüssigkeitsseite

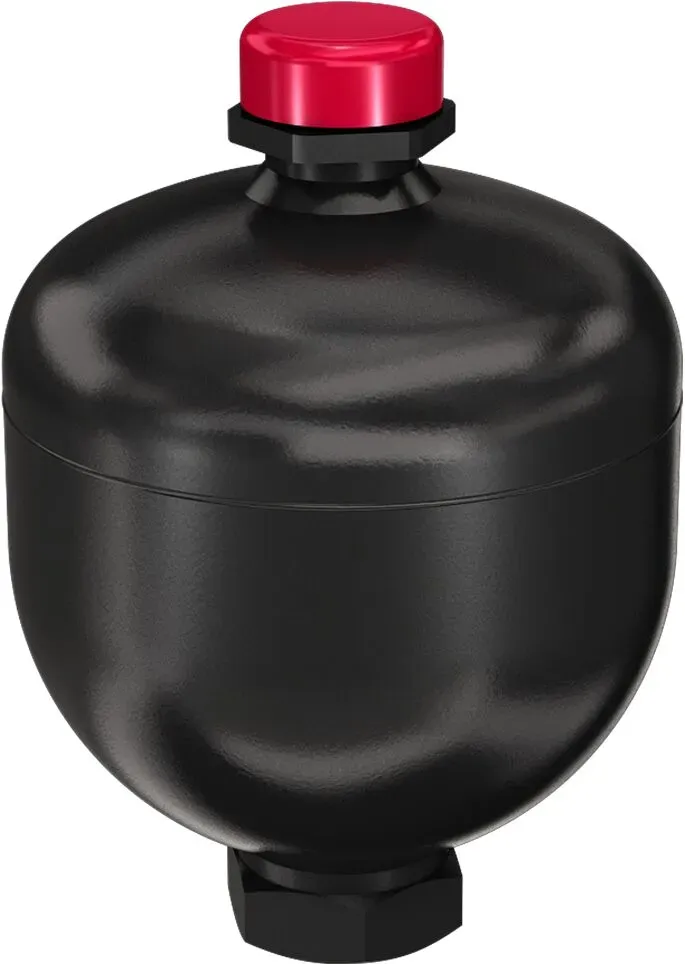

Ein Membranspeicher ist ein Druckbehälter, der in der Hydraulik zur Energiespeicherung und Druckdämpfung eingesetzt wird. Im Inneren des Speichers befindet sich eine flexible Membran, welche den Behälter in zwei Kammern teilt: die Gas- und die Flüssigkeitsseite. Die Gasseite enthält ein komprimierbares Gas, meist Stickstoff, während die Flüssigkeitsseite Hydrauliköl oder eine andere Flüssigkeit aufnimmt.

Speicherung von Energie und Druckausgleich

Die Funktionsweise eines Membranspeichers basiert auf der Kompressibilität des Gases und der Unkompressibilität der Flüssigkeit. Bei steigendem Flüssigkeitsdruck im hydraulischen System wird die Flüssigkeit in den Membranspeicher gedrückt und komprimiert dabei das Gas. Durch diese Kompression wird Energie im Speicher gespeichert. Bei sinkendem Flüssigkeitsdruck im System dehnt sich das Gas wieder aus und gibt die gespeicherte Energie in Form von Druck an das Hydrauliksystem zurück. Dieser Vorgang ermöglicht die Dämpfung von Druckschwankungen und die Bereitstellung zusätzlicher Energie bei Bedarf.

Vorteile der flexiblen Membran

Die flexible Membran hat den Vorteil, dass sie eine vollständige Trennung von Gas und Flüssigkeit gewährleistet. Dies verhindert, dass das Gas in die Flüssigkeit gelangt und sich im Hydrauliksystem ausbreitet, was zu einer Beeinträchtigung der Systemleistung führen könnte. Zudem ermöglicht die Membran eine hohe Flexibilität bei Druckänderungen und trägt zur Langlebigkeit des Membranspeichers bei.

Anwendungsbereiche von Membranspeichern in der Hydraulik

Energiespeicherung

Membranspeicher werden häufig zur Energiespeicherung in hydraulischen Systemen eingesetzt. Sie speichern die überschüssige Energie, die von der Pumpe erzeugt wird, und geben sie bei Bedarf wieder an das System ab. Dies ermöglicht eine effizientere Nutzung der Energie und trägt zur Reduzierung des Energieverbrauchs und der Betriebskosten bei.

Druckschwankungsdämpfung

In hydraulischen Systemen können Druckschwankungen auftreten, die zu unerwünschten Schwingungen und Verschleiß führen. Membranspeicher helfen dabei, diese Schwankungen abzufedern, indem sie den Druck bei Bedarf erhöhen oder senken. Dies trägt zur Stabilisierung des Systems bei und verlängert die Lebensdauer der Komponenten.

Notfallbetrieb

In Situationen, in denen die Hauptenergiequelle ausfällt oder unzureichend ist, können Membranspeicher als Notstromversorgung dienen. Sie geben die gespeicherte Energie an das Hydrauliksystem ab und ermöglichen so den weiteren Betrieb der Anlage, bis die Hauptenergiequelle wieder verfügbar ist.

Temperaturkompensation

Temperaturänderungen können die Viskosität der Hydraulikflüssigkeit und somit die Leistungsfähigkeit des Systems beeinflussen. Membranspeicher können dabei helfen, Temperaturschwankungen auszugleichen, indem sie das Volumen der Flüssigkeit im System anpassen. Dies trägt zur Stabilisierung der Systemleistung bei und verhindert mögliche Schäden durch thermische Ausdehnung.

Durch die vielseitigen Anwendungsmöglichkeiten tragen Membranspeicher wesentlich zur Optimierung und Sicherheit von hydraulischen Systemen bei.

Typen von Membranspeichern

Blasenspeicher

Blasenspeicher sind eine gängige Art von Membranspeichern, bei denen eine elastische Blase aus Gummi oder Kunststoff als Trennelement zwischen Gas- und Flüssigkeitsseite dient. Die Vorteile dieser Bauart sind eine hohe Flexibilität und eine gute Ansprechgeschwindigkeit bei Druckänderungen. Allerdings kann die Blase aufgrund von Materialermüdung oder Verschleiß im Laufe der Zeit undicht werden oder reißen.

Trennmembranspeicher

Trennmembranspeicher nutzen eine flache, flexible Membran, um Gas- und Flüssigkeitsseite zu trennen. Die Membran ist häufig aus Metall oder Kunststoff gefertigt und bietet eine höhere Beständigkeit gegenüber hohen Drücken und Temperaturen als Blasenspeicher. Jedoch ist die Ansprechgeschwindigkeit bei Druckänderungen bei Trennmembranspeichern etwas geringer als bei Blasenspeichern.

Kolbenmembranspeicher

Kolbenmembranspeicher verwenden einen Kolben als Trennelement zwischen Gas- und Flüssigkeitsseite. Diese Bauart ist für hohe Drücke und große Speichervolumina geeignet und ermöglicht eine präzise Regelung des Drucks im System. Allerdings sind Kolbenmembranspeicher aufgrund der beweglichen Kolbenkomponente anfälliger für Verschleiß und benötigen mehr Wartung als die anderen Typen.

Jeder Typ von Membranspeicher hat seine eigenen Vor- und Nachteile, die bei der Auswahl eines geeigneten Speichers für eine bestimmte Anwendung berücksichtigt werden sollten. Dabei spielen Faktoren wie Druckbereich, Temperaturbeständigkeit und Speichervolumen eine wichtige Rolle.

Auswahlkriterien für Membranspeicher

Speichervolumen

Das Speichervolumen ist einer der wichtigsten Faktoren bei der Auswahl eines Membranspeichers. Es bestimmt, wie viel Hydraulikflüssigkeit der Speicher aufnehmen kann und beeinflusst die Energiespeicherkapazität und die Leistungsfähigkeit des Systems. Das benötigte Speichervolumen hängt von der Größe und den Anforderungen der jeweiligen Anwendung ab.

Betriebsdruck

Der Betriebsdruck ist ein weiterer entscheidender Faktor bei der Auswahl eines geeigneten Membranspeichers. Es ist wichtig, einen Speicher zu wählen, der den maximalen Betriebsdruck des hydraulischen Systems aushalten kann, um eine sichere und zuverlässige Funktion zu gewährleisten.

Temperaturbeständigkeit

Temperaturbeständigkeit ist besonders wichtig in Anwendungen, die in extremen Temperaturbereichen arbeiten oder bei denen starke Temperaturschwankungen auftreten. Membranspeicher sollten aus Materialien gefertigt sein, die den spezifischen Temperaturanforderungen standhalten und ihre Leistung unter diesen Bedingungen aufrechterhalten können.

Materialien

Die Materialien, aus denen der Membranspeicher und seine Komponenten bestehen, haben einen großen Einfluss auf die Langlebigkeit und Leistung des Speichers. Die Wahl der richtigen Materialien hängt von den Anforderungen der Anwendung ab, wie z. B. Chemikalienbeständigkeit, Korrosionsschutz und mechanische Belastbarkeit.

Die Berücksichtigung dieser Faktoren hilft dabei, den optimalen Membranspeicher für eine bestimmte Anwendung auszuwählen und somit die Effizienz und Lebensdauer des hydraulischen Systems zu maximieren.

Instandhaltung und Wartung von Membranspeichern

Gasdruckprüfung und -anpassung

Eine wichtige Wartungsmaßnahme für Membranspeicher ist die regelmäßige Überprüfung und Anpassung des Gasdrucks. Dies stellt sicher, dass der Speicher den erforderlichen Druck aufrechterhält und bei Bedarf Energie an das Hydrauliksystem abgeben kann. Der Gasdruck sollte gemäß den Herstellerangaben geprüft und angepasst werden.

Inspektion der Membran

Die Membran ist ein kritischer Bestandteil des Membranspeichers und sollte regelmäßig auf Verschleiß, Risse oder Undichtigkeiten untersucht werden. Beschädigte Membranen sollten umgehend ausgetauscht werden, um eine Beeinträchtigung der Speicherfunktion und mögliche Schäden am hydraulischen System zu vermeiden.

Systemreinigung und -spülung

Eine saubere Hydraulikflüssigkeit ist entscheidend für die Leistungsfähigkeit und Langlebigkeit eines Membranspeichers. Daher sollte das hydraulische System regelmäßig gereinigt und gespült werden, um Schmutzpartikel und Ablagerungen zu entfernen, die zu Verschleiß und Beschädigungen führen können.

Überprüfung von Anschlüssen und Dichtungen

Anschlüsse und Dichtungen des Membranspeichers sollten ebenfalls regelmäßig auf Undichtigkeiten und Verschleiß überprüft werden. Defekte Dichtungen und Anschlüsse sollten ausgetauscht werden, um Leckagen zu verhindern und die Zuverlässigkeit des Speichers zu gewährleisten.

Durch die Einhaltung dieser Instandhaltungs- und Wartungsmaßnahmen kann die Lebensdauer und Leistungsfähigkeit von Membranspeichern erhalten und die Effizienz des gesamten hydraulischen Systems verbessert werden.
