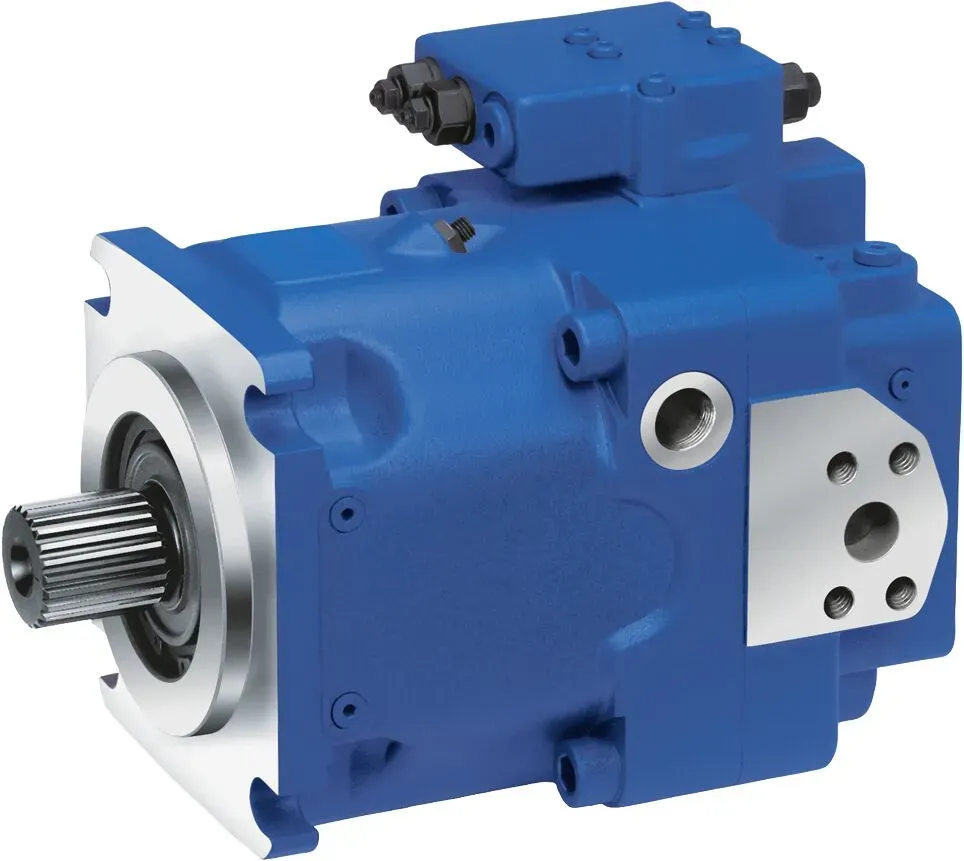

Axialkolbenpumpen

Grundlagen und Funktionsweise der Axialkolbenpumpe

Eine Axialkolbenpumpe arbeitet nach dem Prinzip der Umwandlung von mechanischer Energie in hydraulische Energie. Sie besteht aus einem Zylinderblock mit mehreren Zylinderbohrungen, in denen sich Kolben befinden. Die Kolben werden durch eine schräg eingestellte Antriebswelle oder eine Taumelscheibe in Bewegung versetzt. Diese Bewegung führt dazu, dass sich das Fördervolumen der Zylinderbohrungen ändert, wodurch Flüssigkeit (meist Hydrauliköl) angesaugt und unter Druck abgegeben wird.

Funktionsweise der Axialkolbenpumpe

Die Funktionsweise einer Axialkolbenpumpe basiert auf dem Saug-Druck-Prinzip. Die Kolbenbewegungen erzeugen einen wechselnden Druck in den Zylinderbohrungen, wodurch Hydrauliköl angesaugt und abgegeben wird. Der Volumenstrom der Pumpe hängt von der Drehzahl der Antriebswelle und dem Fördervolumen der Zylinderbohrungen ab. Die Druckregler in der Pumpe sorgen dafür, dass der Betriebsdruck im Hydrauliksystem konstant gehalten wird.

Anwendungsbereiche von Axialkolbenpumpen

Axialkolbenpumpen werden in einer Vielzahl von Anwendungen eingesetzt, in denen hohe Drücke und Volumenströme erforderlich sind. Einige typische Anwendungsbereiche sind:

• Industrie: In der Industrie werden Axialkolbenpumpen für den Antrieb von Hydraulikmotoren und Hydraulikzylindern verwendet, zum Beispiel in Kunststoffmaschinenbau, Fahrzeugbau und Schwermaschinenbau.

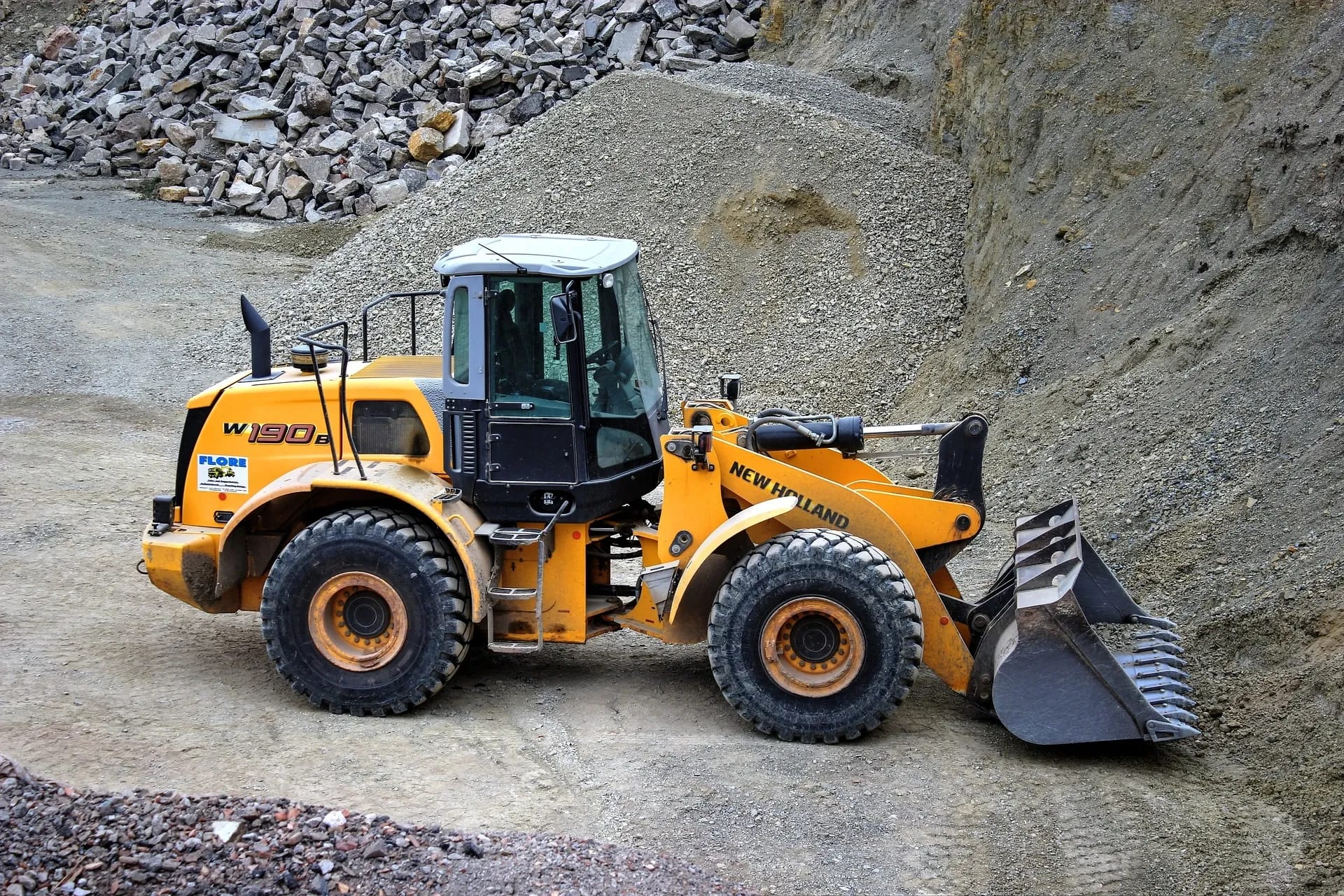

• Arbeitsmaschinen: In Arbeitsmaschinen wie Baggern und Baumaschinen kommen Axialkolbenpumpen zum Einsatz, um die verschiedenen hydraulischen Funktionen zu steuern und anzutreiben.
• Fahrzeuge: In Fahrzeugen, wie Nutzfahrzeugen und Landmaschinen, dienen Axialkolbenpumpen der Versorgung von Hydrauliksystemen, die für Lenkung, Bremsen und Heben benötigt werden.


Vor- und Nachteile von Axialkolbenpumpen

Vorteile

• Hoher Wirkungsgrad: Axialkolbenpumpen bieten einen hohen Wirkungsgrad, da sie nur wenig Energie verlieren und somit energieeffizient arbeiten.
• Regelbarkeit: Die Fördermenge einer Axialkolbenpumpe kann leicht an die Anforderungen des Hydrauliksystems angepasst werden.
• Kompakte Bauform: Axialkolbenpumpen haben eine kompakte Bauform, die es ermöglicht, sie in beengten Bauräumen zu installieren
• Langlebigkeit: Axialkolbenpumpen sind robust und langlebig, was bedeutet, dass sie auch unter anspruchsvollen Bedingungen zuverlässig funktionieren.

Nachteile

• Geräuschentwicklung: Axialkolbenpumpen können aufgrund der hohen Drücke und der beweglichen Teile relativ laut sein.
• Wartungsaufwand: Um eine zuverlässige Funktion zu gewährleisten, ist eine regelmäßige Wartung und Inspektion der Axialkolbenpumpe erforderlich.

Typen von Axialkolbenpumpen

Es gibt verschiedene Typen von Axialkolbenpumpen, die sich hinsichtlich ihrer Bauform und ihrer Funktion unterscheiden. Die wichtigsten Typen sind:

1. Schrägachsenpumpen: Bei diesen Pumpen ist die Achse der Antriebswelle geneigt, wodurch sich die Kolben in den Zylinderbohrungen axial bewegen.
2. Schrägscheibenpumpen: Bei diesen Pumpen wird die Bewegung der Kolben durch eine schräg eingestellte Scheibe erzeugt, die auf den Kolben einwirkt.

Auswahl des richtigen Typs von Axialkolbenpumpe

Die Auswahl der richtigen Axialkolbenpumpe hängt von verschiedenen Faktoren ab, wie zum Beispiel dem geforderten Druck, dem Volumenstrom und den Umgebungsbedingungen. Bei der Auswahl sollten folgende Aspekte berücksichtigt werden:

1. Druck: Wählen Sie eine Pumpe, die den benötigten Betriebsdruck für Ihre Anwendung liefern kann.
2. Volumenstrom: Die Pumpe sollte in der Lage sein, den geforderten Volumenstrom zu liefern.
3. Bauform: Achten Sie auf die Bauform der Pumpe und wählen Sie eine Pumpe, die in den vorhandenen Bauraum passt.
4. Regelbarkeit: In einigen Anwendungen ist es wichtig, dass die Pumpe regelbar ist, um die Fördermenge an die Erfordernisse des Systems anzupassen.

Wartung von Axialkolbenpumpen

Die regelmäßige Wartung einer Axialkolbenpumpe ist entscheidend für eine lange Lebensdauer und einen effizienten Betrieb. Einige wichtige Wartungsmaßnahmen sind:

1. Ölwechsel: Wechseln Sie das Hydrauliköl in regelmäßigen Abständen, um die Schmierfähigkeit und die chemischen Eigenschaften des Öls zu erhalten.
2. Filterwechsel: Tauschen Sie die Hydraulikfilter aus, um Verunreinigungen im Öl zu reduzieren und die Lebensdauer der Pumpe zu erhöhen.
3. Dichtungen prüfen: Überprüfen Sie die Dichtungen der Pumpe auf Verschleiß und ersetzen Sie diese bei Bedarf, um Leckagen zu vermeiden.
4. Verschleißteile überprüfen: Kontrollieren Sie die Verschleißteile der Pumpe, wie z. B. die Kolben, die Antriebswelle und die Taumelscheibe, und ersetzen Sie diese bei Bedarf.

Die Auswahl der richtigen Axialkolbenpumpe und deren regelmäßige Wartung sind entscheidend für den effizienten und zuverlässigen Betrieb von Hydrauliksystemen. Durch die Beachtung der oben genannten Faktoren bei der Auswahl und der Implementierung eines effektiven Wartungsplans können Sie sicherstellen, dass Ihre Axialkolbenpumpe optimal funktioniert und eine lange Lebensdauer hat.

Schwingungen und Geräuschdämpfung

Da Axialkolbenpumpen aufgrund ihrer Arbeitsweise Geräusche und Schwingungen erzeugen können, ist es wichtig, geeignete Maßnahmen zur Geräuschdämpfung und Schwingungsisolierung zu ergreifen. Dies kann durch den Einsatz von speziellen Gehäusen, Montagesystemen oder schwingungsdämpfenden Materialien erreicht werden, die die Geräusch- und Schwingungsbelastung reduzieren.

Insgesamt sind Axialkolbenpumpen wichtige Komponenten in vielen Hydrauliksystemen und bieten zahlreiche Vorteile wie hohe Effizienz, Regelbarkeit und Langlebigkeit. Die Auswahl der richtigen Axialkolbenpumpe, die Berücksichtigung zusätzlicher Faktoren wie Kühlung und Umweltverträglichkeit sowie die regelmäßige Wartung sind entscheidend, um einen effizienten und zuverlässigen Betrieb zu gewährleisten.

Steuerungsmethoden für Axialkolbenpumpen

Die Steuerung von Axialkolbenpumpen ist entscheidend für ihre optimale Leistung und Effizienz in Hydrauliksystemen. Es gibt verschiedene Steuerungsmethoden, die auf die Anforderungen der jeweiligen Anwendung angepasst werden können:

Lastabhängige Steuerung

Bei dieser Methode, auch als Load-Sensing-Steuerung bekannt, wird die Pumpleistung an die tatsächliche Last im Hydrauliksystem angepasst. Dies führt zu einer höheren Effizienz und Energieeinsparung, da der Druck im Hydrauliksystem kontinuierlich überwacht wird und die Pumpe ihren Fördervolumenstrom und Druck entsprechend anpasst.

Geschwindigkeitsregelung

Die Geschwindigkeitsregelung verändert die Drehzahl der Pumpe, um den Fördervolumenstrom und Druck im Hydrauliksystem zu beeinflussen. Diese Methode kann sowohl bei Fest- als auch bei Verstellpumpen eingesetzt werden und ermöglicht eine präzise Regelung der Pumpleistung in Abhängigkeit von den Anforderungen der Anwendung. Die Geschwindigkeitsregelung kann mechanisch oder elektronisch erfolgen, wobei die elektronische Regelung eine höhere Präzision und Flexibilität bietet.

Fernsteuerung

Fernsteuerungssysteme ermöglichen die Regelung und Überwachung der Pumpleistung aus der Ferne. Dies kann besonders nützlich sein in Anwendungen, bei denen ein direkter Zugang zur Pumpe schwierig oder gefährlich ist, wie beispielsweise in Bergbau- oder Offshore-Anwendungen. Fernsteuerungssysteme können sowohl kabelgebunden als auch drahtlos sein und bieten eine bequeme Möglichkeit, die Leistung von Axialkolbenpumpen in Echtzeit zu steuern und zu überwachen.

Die Auswahl der richtigen Steuerungsmethode für Axialkolbenpumpen ist entscheidend, um die optimale Leistung und Effizienz in Hydrauliksystemen zu gewährleisten. Durch die Anpassung der Steuerung an die spezifischen Anforderungen des jeweiligen Einsatzbereichs können Sie sicherstellen, dass Ihre Axialkolbenpumpe optimal funktioniert und die gewünschte Leistung erbringt.

Zusätzliche Überlegungen bei der Auswahl einer Axialkolbenpumpe

Neben den oben genannten Themen gibt es noch einige zusätzliche Aspekte, die bei der Auswahl und Verwendung von Axialkolbenpumpen berücksichtigt werden sollten:

Kühlung und Temperaturmanagement

Die Erwärmung des Hydrauliköls in Axialkolbenpumpen kann unter bestimmten Bedingungen zu Problemen führen. Eine effektive Kühlung und Temperaturmanagement sind daher entscheidend, um die Leistung der Pumpe aufrechtzuerhalten und die Lebensdauer der Pumpe und des Hydrauliksystems zu verlängern. Dies kann durch den Einsatz von Wärmetauschern oder Kühlsystemen erreicht werden, die dafür sorgen, dass das Hydrauliköl auf einer optimalen Betriebstemperatur bleibt.

Umweltverträglichkeit

Die Umweltverträglichkeit von Axialkolbenpumpen kann durch den Einsatz von biologisch abbaubaren Hydraulikölen verbessert werden. Diese Öle sind in der Regel umweltfreundlicher als herkömmliche Mineralöle und können dazu beitragen, die Umweltauswirkungen von Hydrauliksystemen zu reduzieren.
