Axialkolbenmotor: Grundlagen und Funktionsweise

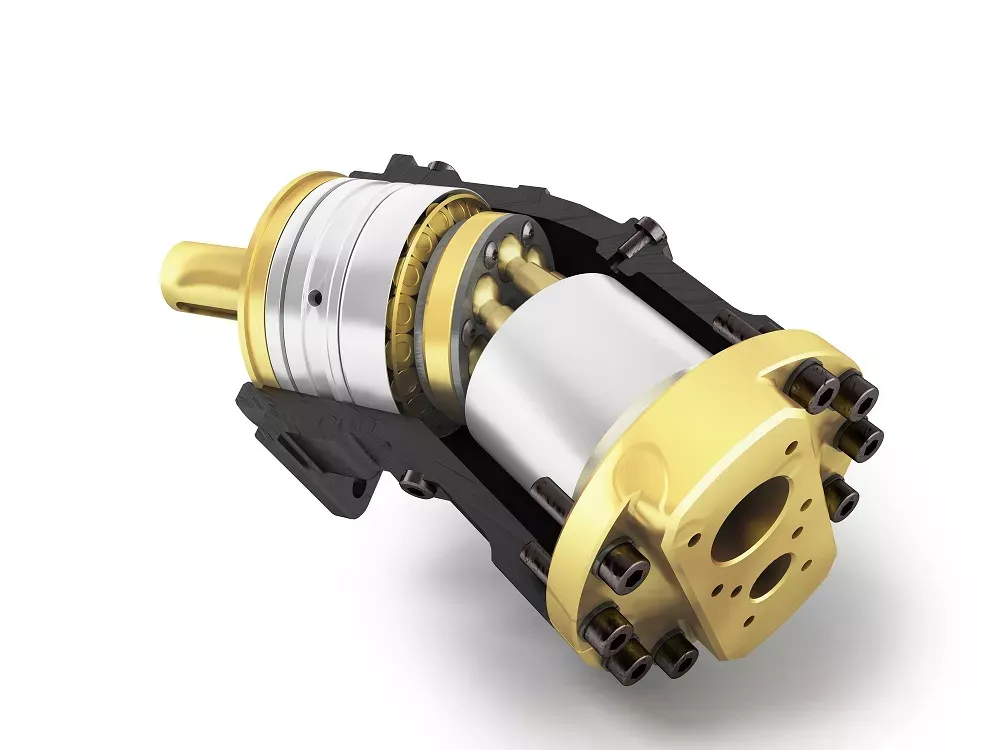

Hauptkomponenten eines Axialkolbenmotor

Ein Axialkolbenmotor ist eine Hydraulikmaschine, die Hydraulikflüssigkeit in mechanische Energie umwandelt und in einer Vielzahl von Anwendungen eingesetzt wird. Die Hauptkomponenten eines Axialkolbenmotor sind die Kolbentrommel, Kolben, Gleitscheibe oder Schrägwelle und der Gehäusedeckel.

Kolbenbewegung und Hydraulikflüssigkeitskreislauf

Die Kolbentrommel ist eine zylindrische Struktur mit axialen Bohrungen, in denen die Kolben angeordnet sind. Die Kolben bewegen sich linear entlang der Motorachse und sind an der Gleitscheibe (in Schrägscheibenbauart) oder der Schrägwelle (in Schrägachsenbauart) befestigt. Die Gleitscheibe oder Schrägwelle ist in einem Winkel zur Motorachse geneigt, was dazu führt, dass die Kolben sich während der Drehung der Trommel auf und ab bewegen.

Die Hydraulikflüssigkeit wird durch den Gehäusedeckel in den Motorraum gepumpt. Wenn die Trommel rotiert, nehmen die Kolben die Flüssigkeit in den Niederdruckbereichen auf und drücken sie im Hochdruckbereich wieder aus. Diese Aktion erzeugt einen kontinuierlichen Fluss von Hydraulikflüssigkeit, der durch den Motor zirkuliert.

Drehmoment und Leistung

Die entstehende Druckdifferenz zwischen den Nieder- und Hochdruckbereichen erzeugt ein Drehmoment an der Motorwelle. Dieses Drehmoment wird dann genutzt, um mechanische Energie für verschiedene Arbeitsmaschinen bereitzustellen.

Die Leistung eines Axialkolbenmotor wird durch Faktoren wie Drehzahl, Druck und Verstellmechanismen beeinflusst, die es ermöglichen, die Leistung an die spezifischen Anforderungen einer Anwendung anzupassen. Insgesamt zeichnen sich Axialkolbenmotoren durch ihre hohe Leistungsdichte, Kompaktheit und Effizienz aus, was sie zu einer bevorzugten Wahl für viele industrielle und mobile Anwendungen macht.

Typen des Axialkolbenmotor: Schrägscheiben- und Schrägachsenmotoren

In diesem Abschnitt werden die verschiedenen Typen eines Axialkolbenmotor beschrieben, insbesondere Schrägscheiben- und Schrägachsenmotoren. Wir werden die Unterschiede zwischen diesen Typen sowie ihre jeweiligen Vor- und Nachteile erläutern.

Schrägscheibenmotoren

Schrägscheibenmotoren sind eine der häufigsten Bauarten des Axialkolbenmotor. In dieser Bauart sind die Kolben an einer geneigten Gleitscheibe befestigt, die mit der Kolbentrommel verbunden ist. Die Neigung der Gleitscheibe bestimmt den Hub der Kolben und somit das Fördervolumen des Motors. Schrägscheibenmotoren bieten eine hohe Leistungsdichte und sind in der Regel kostengünstiger als Schrägachsenmotoren.

Vorteile

• Kosteneffizienz
• Hohe Leistungsdichte

Nachteile

• Begrenzte Verstellbarkeit der Leistung
• Geringere Effizienz bei hohen Drücken

Schrägachsenmotoren

Schrägachsenmotoren unterscheiden sich von Schrägscheibenmotoren durch ihre Kolbenanbindung. In Schrägachsenmotoren sind die Kolben direkt an einer schräg gestellten Welle befestigt, die wiederum mit der Kolbentrommel verbunden ist. Diese Bauart ermöglicht eine größere Verstellbarkeit der Leistung, da die Neigung der Welle unabhängig von der Trommelposition verändert werden kann.

Vorteile

• Hohe Effizienz bei hohen Drücken
• Größere Verstellbarkeit der Leistung

Nachteile

• Höhere Kosten
• Komplexere Konstruktion

Insgesamt bieten beide Typen von Axialkolbenmotoren spezifische Vorteile und Nachteile. Die Wahl des richtigen Typs hängt von den Anforderungen der jeweiligen Anwendung ab, wobei Faktoren wie Leistung, Effizienz, Kosten und Anpassungsfähigkeit berücksichtigt werden müssen.

Anwendungen des Axialkolbenmotor: Vielseitige Einsatzgebiete

Axialkolbenmotoren sind aufgrund ihrer hohen Leistungsdichte und Anpassungsfähigkeit in einer Vielzahl von Anwendungen und Branchen weit verbreitet. Im Folgenden werden einige der häufigsten Anwendungsbereiche des Axialkolbenmotor vorgestellt.

Mobil- und Industriehydraulik

In der Mobil- und Industriehydraulik sind Axialkolbenmotoren für ihre Effizienz und Leistung geschätzt. Sie treiben beispielsweise Pumpen, Lüfter, Pressen und andere hydraulische Geräte an.

Landwirtschaft

In der Landwirtschaft ist der Axialkolbenmotor für seine Robustheit und Zuverlässigkeit bekannt. Er wird in Traktoren, Mähdreschern, Düngemittelstreumaschinen und anderen landwirtschaftlichen Geräten eingesetzt.

Baumaschinen

Axialkolbenmotoren sind für ihre Fähigkeit geschätzt, hohe Lasten bei hohen Drücken und Drehzahlen zu bewältigen. Daher werden sie häufig in Baumaschinen wie Baggern, Radladern, Kranen und Betonmischern verwendet.

Schiffbau

Im Schiffbau werden Axialkolbenmotoren zur Steuerung von Rudern, Bugstrahlrudern, Winden und anderen Schiffssystemen eingesetzt. Sie bieten eine zuverlässige Leistung bei hohen Drücken und unter rauen Bedingungen.

Öl- und Gasindustrie

In der Öl- und Gasindustrie wird der Axialkolbenmotor für seine hohe Leistung und Effizienz in Hochdruckanwendungen eingesetzt. Sie treiben Pumpen und Kompressoren an, die in der Förderung, Verarbeitung und Lagerung von Öl und Gas eingesetzt werden.

Der Axialkolbenmotor ist aufgrund seiner vielfältigen Einsatzmöglichkeiten eine wichtige Komponente in zahlreichen Industriezweigen. Seine Leistung, Effizienz und Anpassungsfähigkeit machen ihn zu einer bevorzugten Wahl für eine Vielzahl von Anwendungen.

Vorteile und Limitationen des Axialkolbenmotor

Der Axialkolbenmotor bietet eine Reihe von Vorteilen, die ihn zu einer bevorzugten Wahl für viele Anwendungen machen. Gleichzeitig gibt es jedoch auch einige Limitationen, die berücksichtigt werden müssen. Im Folgenden werden die Vorteile und Limitationen des Axialkolbenmotors diskutiert.

Vorteile des Axialkolbenmotor

1. Hohe Leistungsdichte: Der Axialkolbenmotor bietet eine hohe Leistungsdichte, was bedeutet, dass er eine große Menge an Leistung in einem kompakten und leichten Design bereitstellen kann. Dies macht ihn ideal für Anwendungen mit begrenztem Raum und Gewichtsanforderungen.
2. Kompaktheit: Die kompakte Bauweise des Axialkolbenmotors ermöglicht seine einfache Integration in bestehende Systeme und Anwendungen. Seine geringe Größe trägt auch zur Reduzierung von Platzbedarf und Gewicht bei.
3. Effizienz: Der Axialkolbenmotor ist für seine hohe Effizienz bekannt, da er Hydraulikflüssigkeit effektiv in mechanische Energie umwandeln kann. Dies führt zu einer besseren Leistung und geringerem Energieverbrauch.

Limitationen des Axialkolbenmotor

1. Geräuschentwicklung: Einer der Hauptnachteile des Axialkolbenmotors ist die Geräuschentwicklung, die durch die Bewegung der Kolben und die Kompression der Hydraulikflüssigkeit entsteht. In einigen Anwendungen kann dies zu erhöhtem Lärmpegel und Vibrationen führen, was möglicherweise störend oder unerwünscht ist.
2. Wärmeprobleme: Der Axialkolbenmotor kann aufgrund seiner hohen Leistungsdichte und Effizienz Wärme erzeugen. In einigen Fällen kann dies zu einer Erwärmung des Hydrauliksystems führen, was wiederum die Leistung beeinträchtigen und eine zusätzliche Kühlung erfordern kann.

Insgesamt bietet der Axialkolbenmotor eine Vielzahl von Vorteilen, die ihn zu einer attraktiven Wahl für viele Anwendungen machen. Trotz seiner Limitationen, wie Geräuschentwicklung und Wärmeprobleme, ist er aufgrund seiner hohen Leistungsdichte, Kompaktheit und Effizienz in vielen Industriezweigen weit verbreitet.

Steuerung und Regelung von Axialkolbenmotoren

Die Steuerung und Regelung ist entscheidend, um unterschiedliche Leistungsanforderungen zu erfüllen. Es gibt verschiedene Mechanismen und Technologien, die bei der Anpassung und Steuerung des Axialkolbenmotor eingesetzt werden.

Verstellmechanismen

Axialkolbenmotoren verfügen über Verstellmechanismen, die es ermöglichen, den Hub der Kolben und somit das Fördervolumen zu variieren. Bei Schrägscheibenmotoren wird die Neigung der Gleitscheibe verändert, während bei Schrägachsenmotoren die Neigung der Welle angepasst wird. Diese Verstellbarkeit ermöglicht die Anpassung der Leistung an die jeweilige Anwendung.

Hydrauliksteuerungen

Hydraulische Steuerungen spielen eine wichtige Rolle bei der Regelung des Axialkolbenmotor. Sie ermöglichen die präzise Steuerung von Druck, Drehmoment und Drehzahl. Durch den Einsatz von Ventilen, Druckreglern und anderen hydraulischen Komponenten kann der Motor optimal auf die jeweiligen Anforderungen eingestellt werden.

Elektronische Steuerungen

In modernen Anwendungen werden Axialkolbenmotoren häufig mit elektronischen Steuerungen kombiniert, um eine noch präzisere Regelung und Anpassungsfähigkeit zu ermöglichen. Sensoren und Aktuatoren überwachen und steuern die Motorparameter in Echtzeit, während Steuergeräte die Leistung optimieren und an die jeweiligen Bedingungen anpassen.

Die Kombination aus Verstellmechanismen, Hydrauliksteuerungen und elektronischen Steuerungen ermöglicht eine präzise und flexible Steuerung, um unterschiedliche Leistungsanforderungen in verschiedenen Anwendungen zu erfüllen.

Wartung und Instandhaltung von Axialkolbenmotoren

Die regelmäßige Wartung und Instandhaltung eines Axialkolbenmotor ist entscheidend, um eine optimale Leistung und lange Lebensdauer sicherzustellen. Hier sind einige wichtige Aspekte der Wartung und Instandhaltung von Axialkolbenmotoren.

Schmierung

Eine ausreichende Schmierung ist für den reibungslosen Betrieb des Axialkolbenmotors von entscheidender Bedeutung. Es ist wichtig, die empfohlenen Schmiermittel zu verwenden und regelmäßig den Schmierstoffstand zu überprüfen, um eine ausreichende Schmierung der beweglichen Teile zu gewährleisten.

Dichtungserneuerung

Dichtungen in Axialkolbenmotoren sind wichtig, um Leckagen von Hydraulikflüssigkeit zu verhindern. Im Laufe der Zeit können Dichtungen verschleißen oder beschädigt werden. Daher ist es wichtig, regelmäßig die Dichtungen zu überprüfen und bei Bedarf auszutauschen.

Verschleißerscheinungen

Verschleißerscheinungen an beweglichen Teilen wie Kolben, Gleitscheiben oder Schrägachsen können die Leistung des Motors beeinträchtigen. Regelmäßige Inspektionen helfen dabei, Verschleiß frühzeitig zu erkennen und notwendige Reparaturen oder Austausch von Teilen durchzuführen.

Filter- und Ölwechsel

Regelmäßige Filter- und Ölwechsel sind entscheidend, um die Lebensdauer des Axialkolbenmotors zu verlängern. Ein sauberes Hydrauliksystem gewährleistet, dass die beweglichen Teile des Motors effizient und zuverlässig arbeiten.

Indem man die wichtigsten Wartungs- und Instandhaltungsaspekte beachtet, kann man die Leistungsfähigkeit, Effizienz und Lebensdauer dieser Motoren maximieren und somit eine zuverlässige und langlebige Antriebslösung für verschiedene Anwendungen gewährleisten.
