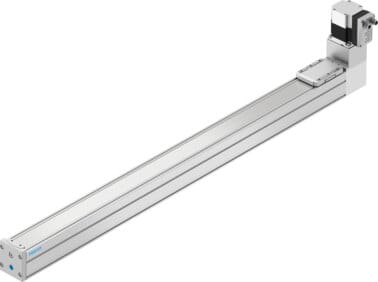

8083574 - Zahnriemenachseneinheit - ELGS-TB-KF-60-800-ST-M-H1-PLK-AA
Produkt Information
Hersteller-Artikelname:Zahnriemenachseneinheit
Hersteller-Artikelnummer:8083574
Hersteller-Typenschlüssel:ELGS-TB-KF-60-800-ST-M-H1-PLK-AA
Hersteller-Artikelbeschreibung:Zahnriemenachseneinheit ELGS-TB-KF-60-800-ST-M-H1-PLK-AA Antriebsritzel Wirkdurchmesser=24,83 mm, Arbeitshub=800 mm, Baugröße=60, Hubreserve=0 mm, Zahnriemen-Dehnung=0,124 %
Bestelleinheit:1 Stück
1.209,71 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: ELGS-TB-KF-60-800-ST-M-H1-PLK-AA von Festo
| Eigenschaft | Wert |
|---|---|
| Antriebsritzel Wirkdurchmesser | 24.83 mm |
| Arbeitshub | 800 mm |
| Baugröße | 60 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.124 % |
| Zahnriemen-Teilung | 3 mm |
| Einbaulage | waagrecht |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Zahnriemen,mit integriertem Antrieb |
| Motorart | Schrittmotor |
| Positionserkennung | für Näherungsschalter,Motorencoder |
| Referenzierung | Festanschlag-Block negativ,Festanschlag-Block positiv |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Messprinzip | magnetisch |
| Temperaturüberwachung | Abschaltung bei Übertemperatur,Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang |
| Zusätzliche Funktionen | Bedienoberfläche,Integrierte Endlagenerkennung |
| Anzeige | LED |
| Betriebsbereitschaftsanzeige | LED |
| Max. Beschleunigung | 6 m/s2 |
| Max. Geschwindigkeit | 1.3 m/s |
| Wiederholgenauigkeit | ±0,1 mm |
| Eigenschaften digitale Logikausgänge | nicht galvanisch getrennt,konfigurierbar |
| Einschaltdauer | 100 % |
| Isolationsschutzklasse | B |
| Max Strom digitale Logikausgänge | 100 mA |
| Max. Stromaufnahme | 5300 mA |
| Nennspannung DC | 24 V |
| Nennstrom | 5.3 A |
| Parametrierschnittstelle | IO-Link,Bedienoberfläche |
| Rotorlagegeber Auflösung | 16 Bit |
| Zulässige Spannungsschwankungen | +/- 15 % |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M12x1, T-codiert nach EN 61076-2-111 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-RoHS-RL |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV,nach UK RoHS Vorschriften |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur in °C (Spanne) | -20, 60 |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schutzart | IP40 |
| Schutzklasse | III |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Hinweis zur Umgebungstemperatur | Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten. |
| Flächenmomente 2. Grades Iy | 441000 mm4 |
| Flächenmomente 2. Grades Iz | 542000 mm4 |
| Max. Kraft Fy | 600 N |
| Max. Kraft Fz | 1800 N |
| Max. Moment Mx | 29.1 Nm |
| Max. Moment My | 31.8 Nm |
| Max. Moment Mz | 31.8 Nm |
| Max. Vorschubkraft Fx | 65 N |
| Richtwert Nutzlast, horizontal | 4 kg |
| Torsionsträgheitsmoment It | 29800 mm4 |
| Vorschubkonstante | 78 mm/U |
| Bewegte Masse | 482 g |
| Bewegte Masse bei 0 mm Hub | 482 g |
| Gewicht Schlitten | 139 g |
| Produktgewicht | 6395 g |
| Anzahl digitale Logikausgänge 24 V DC | 2 |
| Anzahl digitale Logikeingänge | 2 |
| Spezifikation Logikeingang | in Anlehnung an IEC 61131-2, Typ 1 |
| Arbeitsbereich Logikeingang | 24 V |
| IO-Link, SIO-Mode Unterstützung | ja |
| Eigenschaften Logikeingang | nicht galvanisch getrennt,konfigurierbar |
| IO-Link, Protokoll | Device V 1.1 |
| IO-Link, Kommunikationsmodus | COM3 (230,4 kBaud) |
| IO-Link, Porttyp | A |
| IO-Link, Anzahl Ports | 1 |
| IO-Link, Prozessdatenbreite OUT | 2 Byte |
| IO-Link, Prozessdateninhalt OUT | 1 bit (Move in),1 bit (Move out),1 bit (Quit Error) |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | 1 bit (State Device),1 bit (State Move),1 bit (State in),1 bit (State out) |
| IO-Link, Servicedateninhalt IN | 32 bit Force,32 bit Position,32 bit Speed |
| IO-Link, minimale Zykluszeit | 1 ms |
| IO-Link, Datenspeicher benötigt | 500 Byte |
| Max. Leitungslänge | 20 m bei IO-Link Betrieb,15 m Ausgänge,15 m Eingänge |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| IO-Link, Anschlusstechik | Stecker |
| Logikschnittstelle, Anschlussart | Stecker |
| Logikschnittstelle, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Logikschnittstelle, Anzahl Pole/Adern | 8 |
| Logikschnittstelle, Anschlussbild | 00992264 |
| Werkstoff Abschlussdeckel | Alu-Druckguss, lackiert |
| Werkstoff Profil | Alu-Knetlegierung, eloxiert |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Alu-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Vergütungsstahl |
| Werkstoff Führungsschiene | Vergütungsstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glasfaser |
| Dokumente |
|
Weitere Informationen zu: ELGS-TB-KF-60-800-ST-M-H1-PLK-AA von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 6.395 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84798997 |
| RoHS konform | Ja |
| Hersteller | Festo |
