Festo

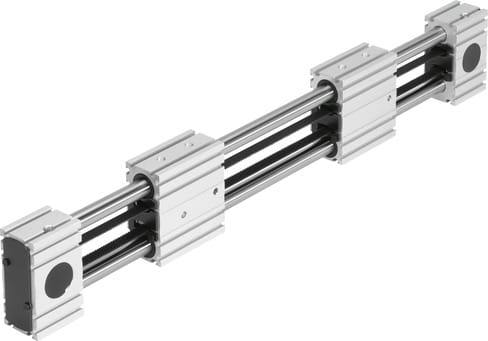

571060 - Zahnriemenachse - ELGG-TB-...-55- -
Produkt Information
Hersteller-Artikelname:Zahnriemenachse
Hersteller-Artikelnummer:571060
Hersteller-Typenschlüssel:ELGG-TB-...-55- -
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: ELGG-TB-...-55- - von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Elektrische Antriebe |
| Kategorielevel 4 | Linearachsen |
| Kategorielevel 5 | ELGG |
| Kategorielevel 6 | ELGG-TB-...-55- - |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Elektromechanische Linearachse mit Zahnriemen |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | -10 °C ... 50 °C |
| Zuschlag bewegte Masse pro 10 mm Hub | 0.92 g |
| Grundgewicht bei 0 mm Hub | 7160 g |
| Gewichtszuschlag pro 10 mm Hub | 156 g |
| Werkstoff-Hinweis | RoHS konform |
| Schutzart | IP20 |
| Führung | Gleitführung Kugelumlaufführung |
| Max. Geschwindigkeit | 1 m/s ... 3 m/s |
| Wiederholgenauigkeit | ±0,1 mm |
| Max. Kraft Fy | 300 N |
| Max. Kraft Fz | 300 N |
| Baugröße | 55 |
| Max. Beschleunigung | 50 m/s² |
| Arbeitshub | 50 mm ... 1200 mm |
| Motorart | Schrittmotor Servomotor |
| Einschaltdauer | 100% |
| Flächenmomente 2. Grades Iy | 38300 mm⁴ |
| Flächenmomente 2. Grades Iz | 41180 mm⁴ |
| Max. Vorschubkraft Fx | 350 N |
| Massenträgheitsmoment JH pro Meter Hub | 0.019 kgcm² |
| Vorschubkonstante | 90 mm/U |
| Werkstoff Profil | Aluminium-Knetlegierung eloxiert |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Schlitten | Aluminium-Knetlegierung eloxiert |
| Max. Leerlauf- Verschiebewiderstand | 27.9 N |
| Antriebsritzel Wirkdurchmesser | 28.65 mm |
| Zahnriemen-Dehnung | 0.21 % |
| Zahnriemen-Teilung | 3 mm |
| Massenträgheitsmoment JL pro kg Nutzlast | 2.05 kgcm² |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Zahnriemenklemmkörper | Berylliumbronze |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Max. Antriebsmoment | 5 Nm |
| Leerlaufantriebsmoment | 0.4 Nm |
| Referenzlebensdauer | 2500 km |
| Dokumente |
|
Weitere Informationen zu: ELGG-TB-...-55- - von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
