Festo

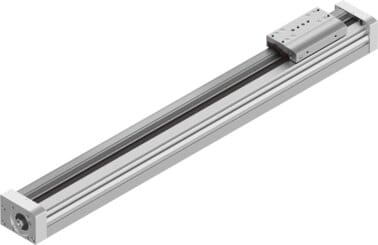

3013392 - Spindelachse - EGC-70-500-BS-10P-KF-0H-ML-GK
Produkt Information
Hersteller-Artikelname:Spindelachse
Hersteller-Artikelnummer:3013392
Hersteller-Typenschlüssel:EGC-70-500-BS-10P-KF-0H-ML-GK
Hersteller-Artikelbeschreibung:Spindelachse EGC-70-500-BS-10P-KF-0H-ML-GK mit Kugelumlaufführung Arbeitshub=500 mm, Baugröße=70, Hubreserve=0 mm, Spindeldurchmesser=12 mm, Spindelsteigung=10 mm/U
Bestelleinheit:1 Stück
1.753,78 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: EGC-70-500-BS-10P-KF-0H-ML-GK von Festo
| Eigenschaft | Wert |
|---|---|
| Arbeitshub | 500 mm |
| Baugröße | 70 |
| Hubreserve | 0 mm |
| Spindeldurchmesser | 12 mm |
| Spindelsteigung | 10 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Kugelumlaufspindel |
| Motorart | Schrittmotor,Servomotor |
| Spindel-Typ | Kugelumlaufspindel |
| Max. Beschleunigung | 15 m/s2 |
| Max. Geschwindigkeit in m/s (Spanne) | 0.5, 0.75 |
| Wiederholgenauigkeit | ±0,02 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Flächenmomente 2. Grades Ix | 419000 mm4 |
| Flächenmomente 2. Grades Iy | 578000 mm4 |
| Flächenmomente 2. Grades Iz | 419000 mm4 |
| Max. Kraft Fy | 1850 N |
| Max. Kraft Fz | 1850 N |
| Max. Moment Mx | 16 Nm |
| Max. Radialkraft am Antriebsschaft | 220 N |
| Max. Vorschubkraft Fx | 400 N |
| Torsionsträgheitsmoment It | 88000 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 0.142 kgcm2 |
| Vorschubkonstante | 10 mm/U |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Mitnehmer | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Profil | Aluminium-Knetlegierung,eloxiert |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Stahl |
| Dokumente |
|
Weitere Informationen zu: EGC-70-500-BS-10P-KF-0H-ML-GK von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 3.935 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84799070 |
| RoHS konform | Ja |
| Hersteller | Festo |
