Festo

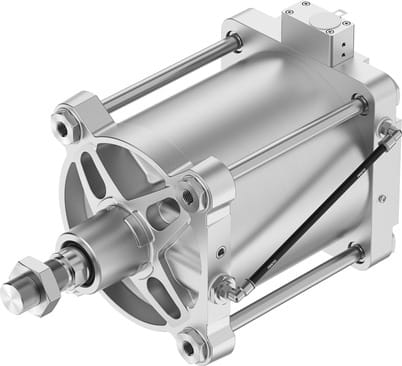

5099770 - Linearantrieb - DFPI-250- -
Produkt Information
Hersteller-Artikelname:Linearantrieb
Hersteller-Artikelnummer:5099770
Hersteller-Typenschlüssel:DFPI-250- -
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: DFPI-250- - von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Servopneumatische Positioniersysteme |
| Kategorielevel 4 | Antriebe mit Wegmesssystem |
| Kategorielevel 5 | Linearantriebe mit Wegmesssystem |
| Kategorielevel 6 | DFPI |
| Kategorielevel 7 | DFPI-250- - |
| Hub | 40 mm ... 990 mm |
| Kolben-Ø | 250 mm |
| Dämpfung | keine Dämpfung |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben Kolbenstange Zugstange Zylinderrohr |
| Positionserkennung | mit Wegmesssystem integriert |
| Betriebsdruck | 43.5 psi ... 116 psi |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie nach EU-Ex-Schutz-Richtlinie (ATEX) nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV nach UK EX Vorschriften nach UK RoHS Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | -20 °C ... 80 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 28274 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 29452 N |
| Bewegte Masse bei 0 mm Hub | 9300 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 134 g |
| Grundgewicht bei 0 mm Hub | 31100 g ... 32800 g |
| Gewichtszuschlag pro 10 mm Hub | 358 g |
| Pneumatischer Anschluss | G3/8 G1/2 für Schlauch Außen-Ø 8 mm mit spezifischem Zubehör |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Basierend auf Norm | ISO 15552 |
| Aufprallenergie in den Endlagen | 1.9 J |
| Symbol | 00992807 |
| Werkstoff Schrauben | Stahl, beschichtet hochlegierter Stahl rostfrei |
| Messprinzip Wegmesssystem | Potentiometer |
| Verpolungsschutz | ja |
| Lagertemperatur | -20 °C ... 80 °C |
| Schutzart | IP65 IP67 IP69K NEMA 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| Betriebsspannungsbereich DC | 9 V ... 30 V |
| Relative Luftfeuchtigkeit | 5 - 100 % kondensierend nicht kondensierend |
| Werkstoff Zuganker | hochlegierter Stahl rostfrei |
| Dauerschockfestigkeit nach DIN/IEC 68 Teil 2-82 | geprüft nach Schärfegrad 2 |
| Schwingfestigkeit nach DIN/IEC 68 Teil 2-6 | geprüft nach Schärfegrad 2 |
| Wiederholgenauigkeit in ± mm | 0.7 mm |
| Baugröße Stellantrieb | 250 |
| Nennbetriebsdruck | 6 bar |
| Luftverbrauch rücklaufend pro 10 mm Hub | 3.299 l |
| Luftverbrauch vorlaufend pro 10 mm Hub | 3.436 l |
| Werkstoff Kolbenstangen-Dichtabstreifer | NBR |
| Werkstoff statische Dichtungen | NBR |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung, beschichtet |
| Analogausgang | 4 - 20 mA |
| empfohlener Schleiferstrom | <0.1 µA |
| Max. Schleiferstrom kurzzeitig | 10000 µA |
| Spannungsversorgung | 2-Draht |
| Hysterese | 0.4 mm |
| unabhängige Linearität | ±0,05 % |
| Wiederholgenauigkeit in ± %FS | 1 %FS |
| Elektrischer Anschluss | 2-polig 3-polig 4-polig 5-polig A-Codiert Kabelverschraubung M16x1,5 M12x1 Stecker gerade / Schraubklemme Stecker gerade mit spezifischem Zubehör |
| Werkstoff Deckel unten | Aluminium-Druckguss, beschichtet |
| Werkstoff Elektrischer Anschluss | Messing, vernickelt hochlegierter Stahl rostfrei |
| Werkstoff Rohr | hochlegierter Stahl rostfrei |
| Werkstoff Schlauch | PE |
| Werkstoff Verschraubung | Messing, vernickelt hochlegierter Stahl rostfrei |
| Dokumente |
|
Weitere Informationen zu: DFPI-250- - von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
